整车通讯失效（CAN 总线）怎么查？

来源：汽车大师

📌 师傅群里最近 3 个真实问题

@沧州刘师傅：U0073 报了一串，连 ABS 仪表都不亮了，咋下手？

@深圳阿胜：示波器测 CAN H 是平的，是不是车辆发动不起来？

@运城陈师傅：换了个网关就好了，旧的拆车件还能用不？

👇

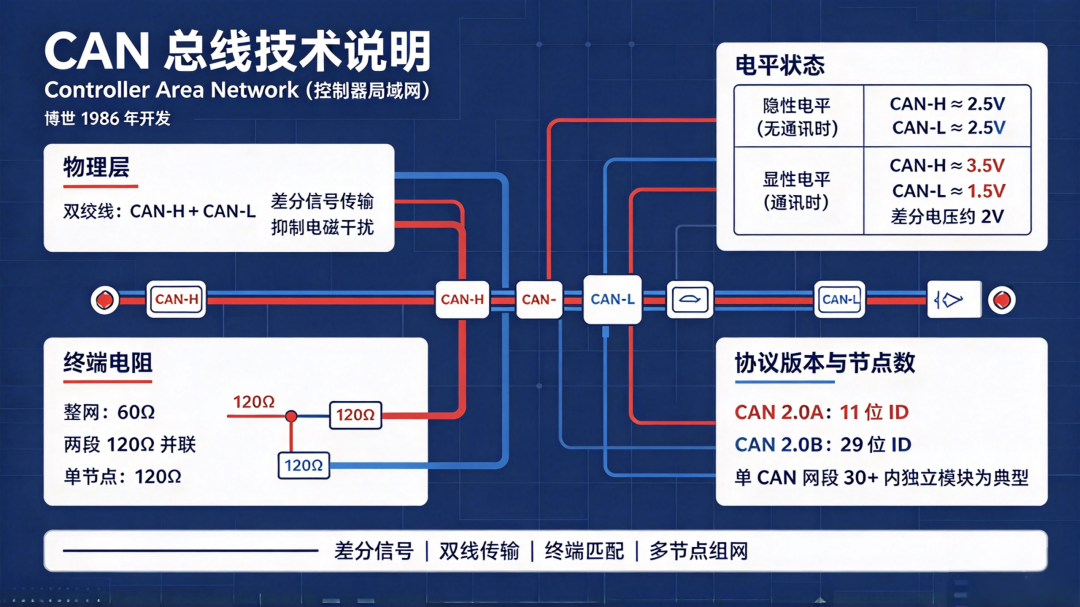

一、CAN 总线 60 秒速览

👇

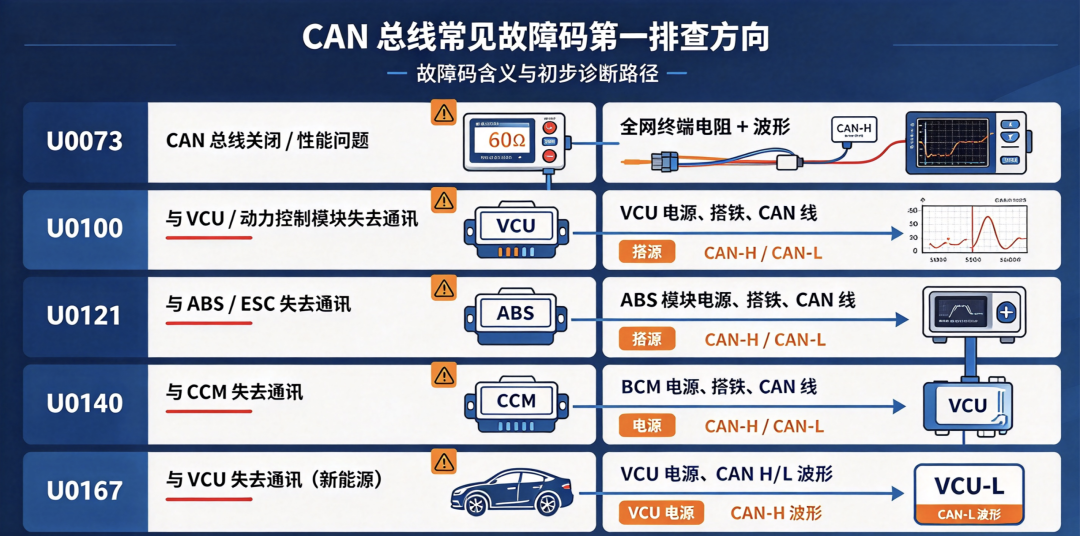

二、5 个高频故障码速查表

👇

三、3 步排查法

📌第一步：读取故障码定位模块

诊断仪接 OBD-II 接口 → 记录全部故障码（别先清码），尤其 U 打头系列 → 看哪个模块"被点名"，它大概率就是问题所在 → 检查该模块的电源电压（10.5-14V）和搭铁（电压降 < 0.1V）

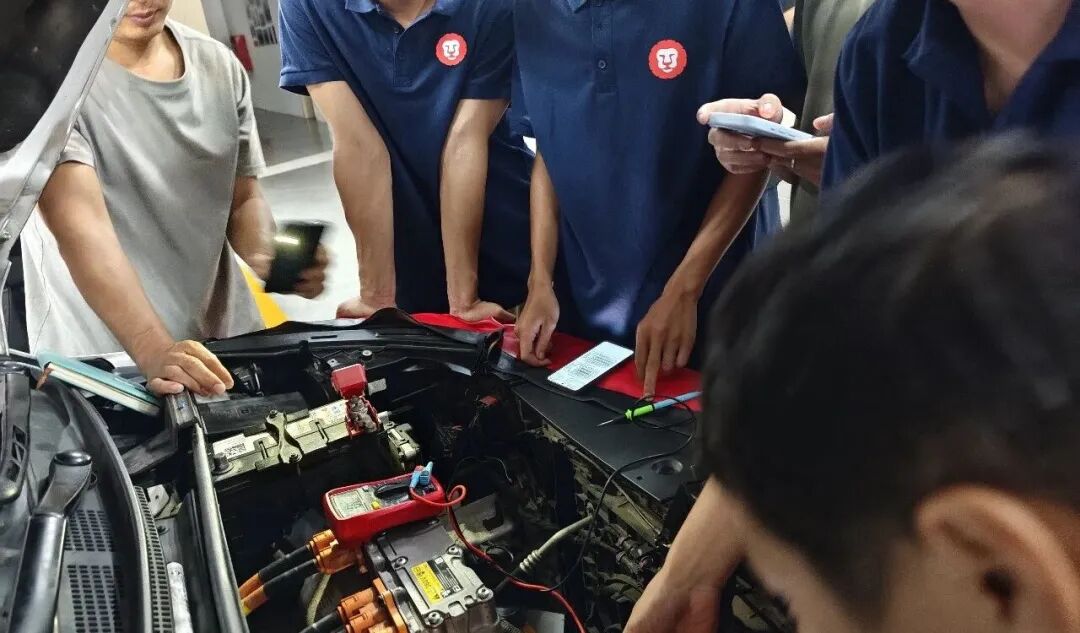

📌第二步：测终端电阻

断电（拔电池负极，等 5 分钟）→ 万用表两表笔接 6 脚（CAN-H）和 14 脚（CAN-L） → 正常读数 ≈ 60Ω → 异常对照：0Ω = CAN-H 与 CAN-L 之间短路，120Ω = 有一端终端电阻丢失，无穷大 = 断路（线束断了）

📌第三步：上电测电压

正常高速 CAN 空闲状态：

CAN-H：约 2.5~3.5V

CAN-L：约 1.5~2.5V

CAN-H + CAN-L ≈5V

电压异常判断：

CAN-H 接近 0V、CAN-L 接近 5V：CAN-H 对地短路

CAN-H 接近 5V、CAN-L 接近 0V：CAN-L 对电源短路

CAN-H、CAN-L 电压几乎相等（都 2.5V 左右）：总线被短路拉死，Bus Off 状态

📌第四步：线束与连接器检查（保底）

沿 CAN 线束查磨损、挤压、修复胶带 → 放大镜查插接件：腐蚀、弯曲、潮湿 → OBD-II 端口的 6/14 脚针脚是否氧化

👇

四、高频故障原因汇总

1、线束类：CAN 双绞线磨破挤压、老鼠咬线、插头进水氧化腐蚀、针脚退针虚接（偶发故障重灾区）

2、模块硬件：ECU 内部 CAN 收发器击穿，上电直接把总线拉短路；网关损坏，网段转发失效

3、供电搭铁：模块主供电保险丝熔断、搭铁点锈蚀虚接，模块不工作报通讯故障

4、改装遗留：加装设备乱接 CAN 线，破坏终端电阻、干扰总线信号

5、碰撞维修：维修时 CAN 线针脚损坏、线束挤压破损

👇

五、维修后验证步骤

1、装回所有插头，再次测量 OBD 口 CAN 电阻、电压

2、上电，诊断仪扫描全车，确认通讯恢复，清除故障码

3、多次开关点火，测试车辆各项功能；有条件用示波器看 CAN 波形，确认无持续报错、无 Bus Off

4、路试 / 震动测试，复现颠簸工况，排查间歇性通讯丢失

👇
