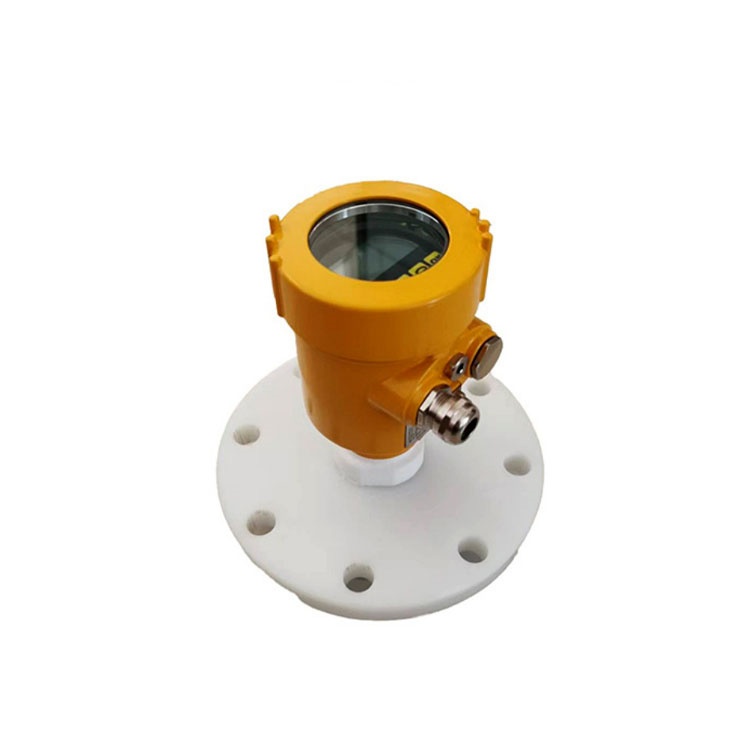

GDRD58-PRGPLE2智能雷达液位计强电磁干扰解决办法

强电磁干扰下，雷达液位计常见表现是液位无规律跳变、回波强度忽高忽低、HART/RS485 通讯中断、输出电流漂移。处理要按“先隔离干扰源—再屏蔽接地—再滤波供电—最后软件兜底”的顺序来。

先判断是不是电磁干扰

液位跳变与变频器、大功率电机、电焊机、软启动器启停同步，基本可判定为电磁干扰。

本地显示和中控同时跳变，多与仪表本体、接地、屏蔽、电源有关。

本地显示稳定但中控跳变，多与信号回路、屏蔽层接地、地环流有关。

回波曲线本身稳定，但输出电流跳动，优先查回路和接地。

布线与屏蔽整改

信号电缆用屏蔽双绞线，RS485 用 120 Ω 阻抗匹配屏蔽双绞电缆。

信号线与动力电缆分开桥架敷设，严禁同管同槽；平行间距一般 ≥300 mm。

靠近变频器、大功率电机、高压电缆时，间距建议 ≥500～600 mm，或穿接地金属管/金属槽盒隔离。

交叉时 90° 垂直跨越，避免长距离斜向并行。

屏蔽层优先在控制柜/DCS/安全栅侧单端接地，仪表端屏蔽悬空并绝缘包扎。

屏蔽层接地尽量用 360° 屏蔽夹或铜鼻子压接，避免拧成细“猪尾巴”接地。

接地与等电位处理

仪表外壳、法兰、安装支架应可靠接现场等电位接地排，接地电阻一般 ≤4 Ω；防爆或本安场合按厂家和防爆规范执行。

仪表接地不能只依赖电缆屏蔽层，应单独接 PE 或现场接地排。

若确认存在地环流，应改回单端接地；必要时可在非控制柜侧通过 1 nF/1500 V 陶瓷电容接地，旁路高频干扰、阻断工频地电流。

金属罐体、金属接管、导波管之间应保持连续导电，避免形成悬浮金属件产生干扰回波。

电源与回路滤波

仪表供电尽量独立，避免与变频器、大功率电机共用同一回路。

可在电源侧加装 24VDC 隔离配电器、信号隔离器或 LC/共模滤波器。

4–20mA 回路可检查是否串入信号滤波器或隔离栅，高频噪声。

供电电压应稳定在仪表允许范围内，电压波动过大也会引起输出异常。
