懂车帝的“疲劳测试”与“4589牛”：谁在制造“踩断踏板”的剧情？

三次测试，三次“踩断”，但过程经不起推敲

根据懂车帝发布的视频，三次测试的过程分别是：第一台车，第3次全力制动时断裂；第二台车，第4次断裂；第三台车，第2次就断了。

断裂瞬间的踏板力读数，第三台车是1612牛。

国标的要求是：制动踏板总成需承受2000牛静态载荷并保持5秒不失效。行业标准QC/T 788-2018的要求是：以约1500牛的力压住踏板5秒、重复5次后不得开裂或损坏。

注意，QC/T 788的测试方法是：静态、匀速、缓慢、单次持续5秒，重复5次。它测的是稳定载荷下的结构强度，不是动态冲击下的抗断裂能力。

懂车帝做的是什么？100km/h-0的连续紧急制动。每一次都是动态的、瞬间的、全身力量跺下去的。第一台车踩了3次断的，第二台车踩了4次断的。

这个测试方法，和QC/T 788的台架静态试验，完全是两码事。

“金属疲劳”这个说法，站得住脚吗？

有一个辩护逻辑是：第一台车踩了3次，第二台踩了4次，可能已经产生了“金属疲劳”，第三次测试的踏板是在疲劳状态下断裂的。

这个逻辑有一个致命的问题：断裂的材质是PP+GF40塑料，不是金属。塑料件的失效模式是脆性断裂或结构性失稳，和金属疲劳是两回事。

更重要的是，如果真的是“疲劳累积”，那懂车帝应该做的是：在台架上按照标准方法（1500牛，重复5次）测试，看是否开裂。而不是在实车上用远超标准的方式反复猛踩，然后说“你看，它疲劳了”。

用非标准方法制造疲劳，再用疲劳状态下的断裂来证明“产品有问题”——这是逻辑闭环，不是科学验证。

4589牛：断裂之后的“余震”，还是“制造疲劳”的证据？

视频中出现的4589牛峰值读数，被一些人拿来质疑“测试人员脚力超人”。

根据逐帧分析，这个读数的出现顺序是：断裂前读数约1600牛 → 支架断裂 → 脚失去支撑砸到地板 → 传感器记录到瞬时冲击峰值4589牛。

4589牛是断裂之后的“余震”，不是断裂的原因。但它被放进了传播素材里，让观众自己去想象“这车被踩出了多大的力”。

这算不算“制造疲劳”的一部分？从技术上说，4589牛出现在断裂之后，不构成“前置疲劳”。但从传播上说，懂车帝知道这个数字会被解读成什么，但它没有在视频里解释清楚。

真正的问题被混淆了

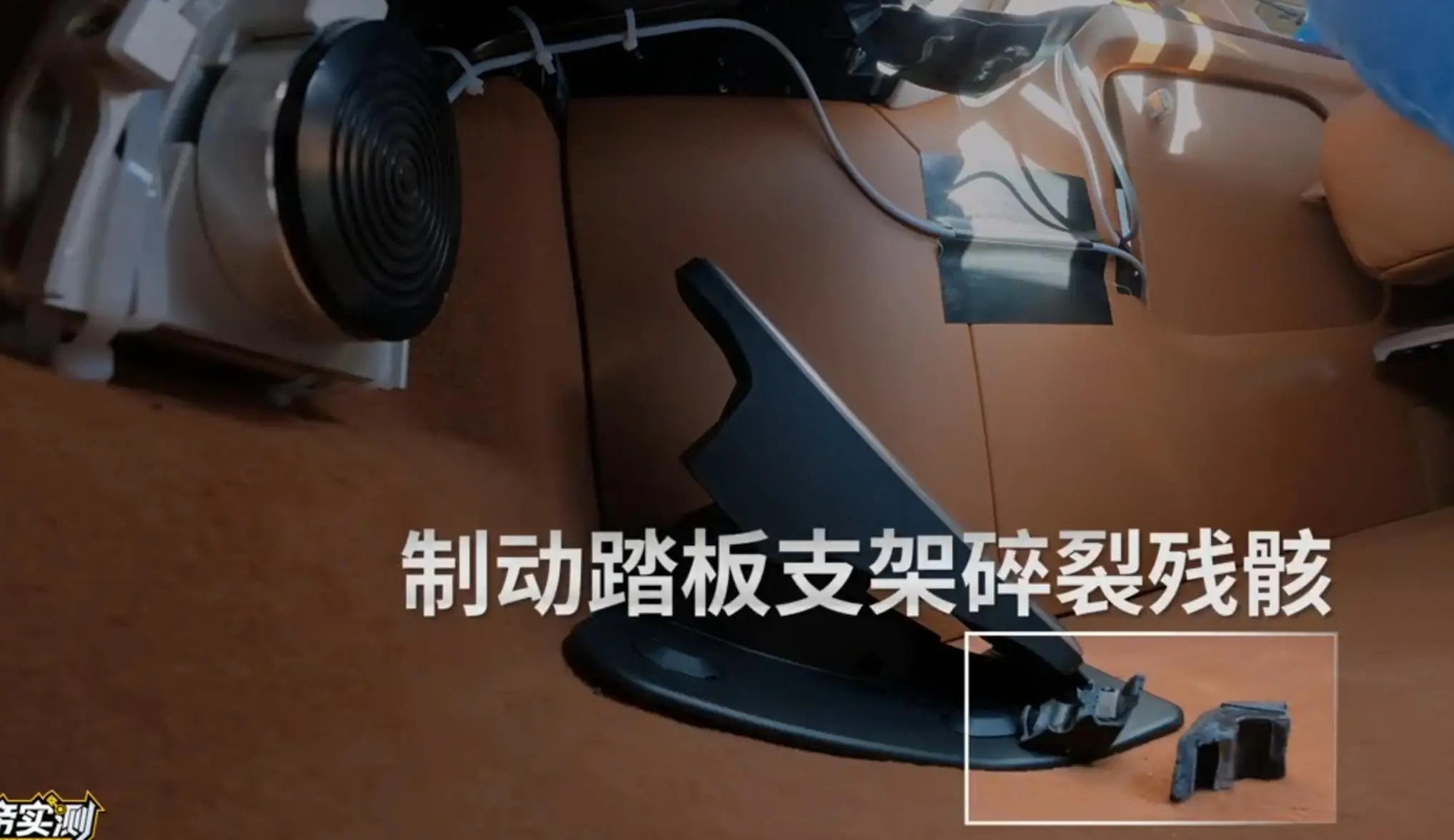

三台车在同一位置断裂，1612牛的断裂值低于2000牛的国标门槛，拆解发现的“单层立板”“熔接痕”都是真实的工程疑点。

但这些疑点，应该由权威机构按照标准方法去验证。

懂车帝做的是：用非标准的方法（连续动态重刹），得到断裂结果，然后把它包装成“产品缺陷”的证明。它没有告诉你的是：这个测试方法，和国标要求的静态台架试验，和消费者日常可能遇到的使用场景，都不完全对应。

一个被连续猛踩4次才断的踏板，和一个在标准静态测试中就应该扛住2000牛的踏板，是两个不同的评价对象。

懂车帝的“专业”，在于它知道怎么用一套非标准的方法，制造一个看起来像“标准结论”的结果。至于“疲劳”是怎么产生的，4589牛是怎么来的，测试方法和国标差了多少——这些细节，在热搜面前，不重要。
