AEC-Q200检测机构怎么选？送测前先看这几点

电容、电感、电阻、晶振这类被动元件，一旦要进入汽车电子供应链，客户往往会要求提供AEC-Q200测试报告。但很多人第一次接触时会遇到这些问题：AEC-Q200到底是什么？是不是“认证”？我的产品属于哪一类？要做哪些试验？去哪里做才靠谱？

AEC-Q200认证简介

1. AEC-Q200是什么？

AEC-Q200是汽车电子协会（AEC）制定的被动元件可靠性测试标准，全称为“无源元件的应力测试验证”。它通过高温、温度变化、湿热、振动、冲击、焊接等一系列“应力试验”，检验元件能否适应汽车上的严苛环境。

AEC由克莱斯勒、福特和通用汽车发起成立，AEC-Q200最早发布于1996年，现行版本为2023年3月20日发布的Rev E版（具体以AEC官方发布的最新版本为准）。

在汽车电子的质量体系里，AEC-Q200属于“元件验证”这一环，与另外两个常见标准配合使用：

- ISO 26262：关注设计阶段的功能安全

- IATF 16949：关注生产过程的质量管理

- AEC-Q100~104、AEC-Q200：关注元件本身是否通过应力验证。其中AEC-Q200管被动元件，其他系列管集成电路、分立半导体、光电器件等

2. 它是“认证”吗？

严格来说，AEC-Q200没有官方认证证书。标准明确说明，AEC不对元件进行认证，也没有认证委员会。实际操作是：供应商按标准完成测试、整理数据，提交给客户，由客户确认是否符合要求。

所以我们常说的“AEC-Q200认证测试”，实际是指按标准完成测试，并取得第三方实验室出具的测试报告及数据。送测前请与您的客户确认他们接受的报告形式和标准版本。

另外，如果经客户同意，采用了低于标准要求的样品量或条件，该元件在补齐要求之前，不能宣称“AEC-Q200合格”。

3. 和旧版（Rev D）比，Rev E有什么变化？

对有测试需求的用户来说，记住这几点就够了：

- 覆盖产品更多：测试表由14个增加到16个，新增了熔断器、超级电容等类别

- 不再单独做热冲击试验：由温度循环试验覆盖

- 样品数量规则有调整：按元件体积区分样品数量，单型号与整个系列的批次要求也不同

- 各试验的条件有更新：如可焊性、机械冲击、可燃性等

已按旧版（A~D）合格的元件仍然有效，但后续变更需按Rev E要求补做相应测试，并且报告中要清楚注明依据的版本。

AEC-Q200适用产品范围

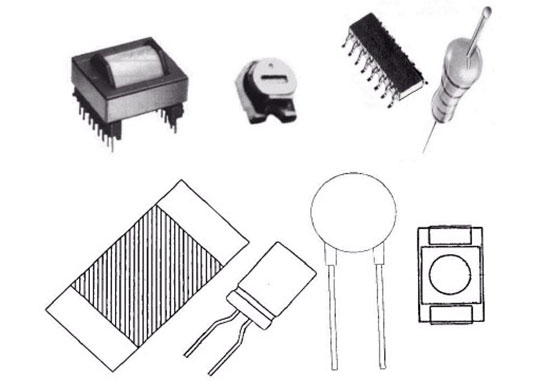

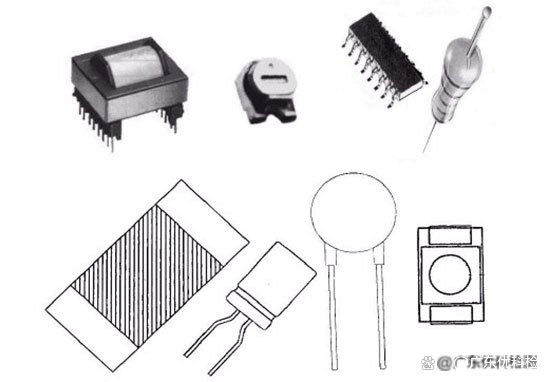

AEC-Q200面向汽车用被动元件，按产品类型分成16张测试表：

表号 产品类别 表号 产品类别

表1 钽电容、铌电容 表9 可调电容/电阻

表2 陶瓷电容（MLCC等） 表10 压敏电阻

表3 铝电解电容 表11 石英晶体/晶振

表4 薄膜电容 表12 陶瓷谐振器

表5 磁性器件（电感、变压器） 表13 EMI滤波器

表6 RC组件 表14 聚合物自恢复保险丝（PPTC）

表7 电阻 表15 熔断器（保险丝）

表8 热敏电阻 表16 超级电容

常见使用场景包括：车载电源与电控模块、车身控制、车载信息娱乐、驾驶辅助及传感器模块、新能源汽车电控与充电相关电路等。

温度方面，标准要求元件至少满足-40℃至85℃的环境温度范围，实际按产品宣称的工作温度范围进行验证。

集成电路、二极管/MOSFET等分立半导体、光电器件、传感器等，不属于AEC-Q200范围，分别由AEC-Q100、Q101、Q102、Q103等标准覆盖。

AEC-Q200认证测试项目及要求

1. 测试流程

整个测试按“前后对比”的思路进行：

外观检查 → 应力前电气测试 → 应力试验 → 外观检查 → 应力后电气测试

如果是贴片（SMD）元件，在做温度循环、湿度偏置、高温工作寿命这几项试验之前，还要先过回流焊预处理（一般3次），模拟实际贴装过程。

2. 主要测试项目一览

AEC-Q200一共规定了二十余个试验项目，不同产品按各自对应的表格选做。下表列出最常见的项目：

类别 项目 简单说是测什么 关键要求

环境可靠性 高温暴露 元件长期放在高温下会不会变坏 不通电，高温放置1000小时

温度循环 冷热反复变化，元件会不会开裂、失效 1000次循环，高低温之间转换迅速

湿度偏置 高温高湿又通电的情况下能不能稳定工作 通电1000小时，常见条件为85℃/85%RH

高温工作寿命 在最高工作温度下通电使用，能不能持续稳定 通电至少1000小时

机械 机械冲击 受到撞击、跌落类冲击是否损坏 按规定波形进行多方向冲击

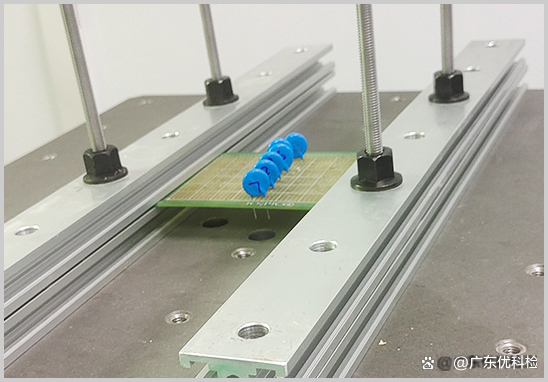

振动 车辆行驶中的振动是否影响元件 三个方向分别进行扫频振动

端子强度 引脚或焊端是否牢固 引脚式做拉力/弯曲，贴片式做推力

板弯曲（贴片） 电路板弯曲时元件会不会开裂、脱落 板弯曲后保持，检查元件和参数变化

焊接 抗焊接热 能否承受焊接时的高温 模拟浸焊、波峰焊、回流焊条件

可焊性 焊端上锡是否良好 焊点覆盖良好，放大检查无明显缺陷

其他通用 静电放电（ESD） 对人体静电的敏感程度 按等级判定，部分产品不适用

耐溶剂性 清洗剂是否会让标识模糊、本体损坏 仅适用于油墨打标，激光打标不适用

可燃性 外壳材料遇小火焰是否容易燃烧 外壳材料达到UL 94相应等级可免做

外观检查、物理尺寸、电气特性 外形、尺寸、参数是否符合规格 以产品规格书为准

破坏性物理分析（DPA） 解剖元件看内部结构和工艺缺陷 主要用于陶瓷电容、EMI滤波器

3. 部分产品的专项试验

产品 专项试验

电阻 抗燃试验：加电压后元件不能持续燃烧、爆炸或过热

可调电容/电阻 旋转寿命：反复调节后结构应无损坏

铝电解电容 浪涌电压：承受瞬间过电压而不被击穿

压敏电阻、EMI滤波器 瞬态电传导：承受车载电源上的电压瞬时干扰

聚合物自恢复保险丝（PPTC） 短路故障电流、故障电流耐久、寿命终了模式、启动及抛负载等耐受试验

哪些项目适用于您的产品，请以对应产品表格及客户要求为准。

4. 送样时需要注意的几点

- 批次：单个型号一般提供一个批次的样品；如果想用某几个型号的数据代表整个系列，通常需要三个批次，并说明选择理由。是否接受“系列代表数据”，由客户最终决定。

- 样品数量：与元件体积有关，不同试验的数量也不同，送样前请向实验室确认。

- 不能复用：破坏性试验后的样品不能再用于其他测试或生产。

- 要求全部通过：各项试验不允许出现失效。

- 不要自行“少做几项”：任何偏离标准的做法需要经客户同意，否则不能宣称符合AEC-Q200。

如何选择靠谱的AEC-Q200认证测试机构

由于AEC-Q200没有官方认证机构，选择第三方实验室时，建议重点看下面几点：

1. 资质范围：确认实验室具备CNAS认可，并在资质证书附表中核对是否包含您需要的AEC-Q200相关项目。

2. 产品和项目覆盖：AEC-Q200涉及多类产品与多类试验。能在同一家实验室完成大部分项目，沟通和送样会更省心。

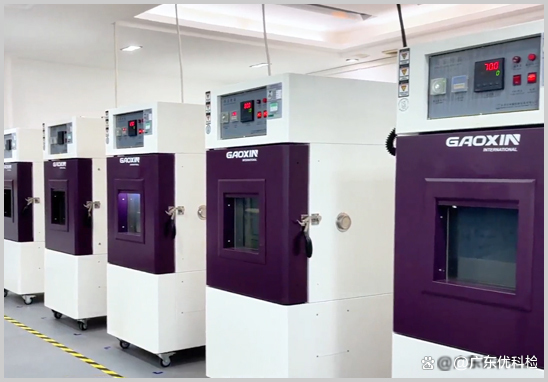

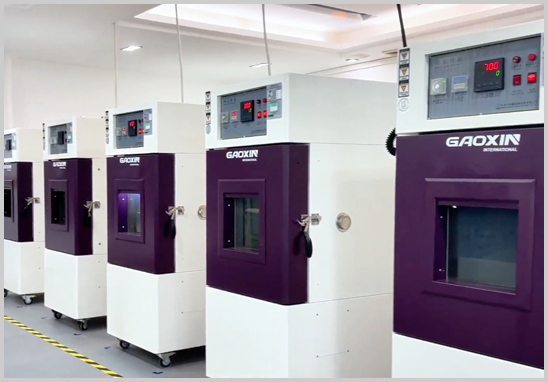

3. 设备条件：温度冲击、恒温恒湿、振动、冲击、ESD、回流焊、可焊性等设备是否齐全，是否满足标准要求。

4. 对标准版本的理解：能否帮您确认客户要求的是Rev D还是Rev E，并提示两者差异。

5. 方案服务能力：能否协助确定适用表格、样品数量与批次、系列产品取样方式，以及测试中出现异常时配合分析。

6. 报告是否便于客户接受：送测前先向客户确认其对报告格式、实验室资质、数据摘要的要求。

提示：测试报告反映的是送测样品在规定条件下的测试结果，不等同于认证证书。具体是否被接受，以您的客户或采购合同要求为准。

常见问题解答（FAQ）

Q1：AEC-Q200是认证还是测试标准？

是测试标准。AEC不颁发认证证书。通常所说的“通过AEC-Q200”，是指按标准完成测试并形成合格的数据文件，第三方实验室的测试报告是重要的支撑材料。

Q2：AEC-Q200和AEC-Q100、AEC-Q101有什么区别？

适用对象不同。Q100面向集成电路，Q101面向分立半导体，Q200面向电容、电感、电阻、晶振、保险丝等被动元件。

Q3：现在应该按Rev D还是Rev E测试？

Rev E是目前的版本。新做验证，或已有系列新增型号，应按Rev E；Rev E发布前已在按Rev D验证的产品可继续按Rev D完成。具体以客户要求为准，并在报告中注明依据的版本。

Q4：同一系列的产品，每个型号都要测吗？

不一定。可以选择系列中最敏感的型号，或取参数最小、中间、最大的型号作为代表进行测试。但这种“代表数据”是否被接受，由客户决定，建议提前沟通。

Q5：只做其中几个项目，能说符合AEC-Q200吗？

不能。需要完成适用的全部项目；若有偏离，需得到客户同意。

Q6：测试要多久？费用多少？

取决于产品类别、测试项目、样品数量和客户要求。环境类试验本身耗时较长，具体周期和费用需根据实际方案评估。

Q7：贴片元件测试前为什么要先过回流焊？

这是为了模拟元件实际贴装到电路板的过程。因为焊接高温可能影响元件，先过回流焊再测试，结果更贴近真实使用情况。

Q8：所有元件都要做ESD试验吗？

不是。例如钽/铌电容、铝电解电容不需要做；薄膜电容在容量与电压乘积较大时也可不做；PPTC、熔断器、超级电容也不适用。具体以产品对应表格为准。

Q9：测试中出现失效怎么办？

各项试验不允许失效。如果经制造商与客户确认，失效是由样品处理不当或静电造成的，可以在报告中说明并予以扣除。出现异常时，建议保留样品，与实验室一起分析原因。
