JDRD864IFFE1智能雷达液位计安装位置怎么选择？

智能雷达液位计的安装位置，决定的是“回波曲线干不干净”。位置选得好，后面虚假回波、参数调试都会轻松很多。

罐顶水平位置：避开，也不要贴罐壁

拱顶罐、圆顶罐、球罐：严禁装在罐顶正。罐顶弧面会把微波反射回天线，容易形成多重虚假回波。

位置：偏离罐顶1/4～1/3 半径处，或按罐径的 1/6～1/4 位置选择。

距罐壁距离：一般不小于 200～300 mm；小罐 ≥300 mm，大罐建议 ≥500 mm；通用经验是 ≥罐径的 1/6。

卧式罐：通常选罐体上侧、长度方向 1/4 处，避开封头、隔板和内部管道。

锥底罐/反应釜：优先装在上筒体偏离位置，波束对准相对平稳的液面，避免直接打到锥底尖角。

垂直方向：天线垂直，液面不能进盲区

天线轴线应垂直于液面，倾斜角通常 ≤1°，不超过 3°。

法兰安装面要水平；如果接管本身歪，仪表装上去也会歪。

正常液位高于盲区。常规雷达盲区常见 0.2～0.5 m，部分 80GHz 高频雷达盲区可做到更小，但以具体仪表手册为准。

安装高度要保证：法兰基准面到罐底高度 > 量程 + 盲区。

避开的干扰源

干扰源 距离/位置要求 原因

进料口 水平距离 ≥1.5 m 飞溅、泡沫、料流会干扰回波

搅拌器 ≥1.5 倍桨叶直径，优先切线方向 搅拌桨和漩涡会产生强假峰

加热盘管/支架/梯子 ≥1 m，且不在波束正下方 金属构件反射强，易误判液位

罐壁 ≥200～300 mm， ≥罐径1/6 防止波束扫到罐壁或壁面挂料

曝气/气泡区 远离上升气泡直接冲击区域 气泡层会散射微波、造成波动

接管与天线伸出要求

接管越短越好，常规建议 ≤100 mm。

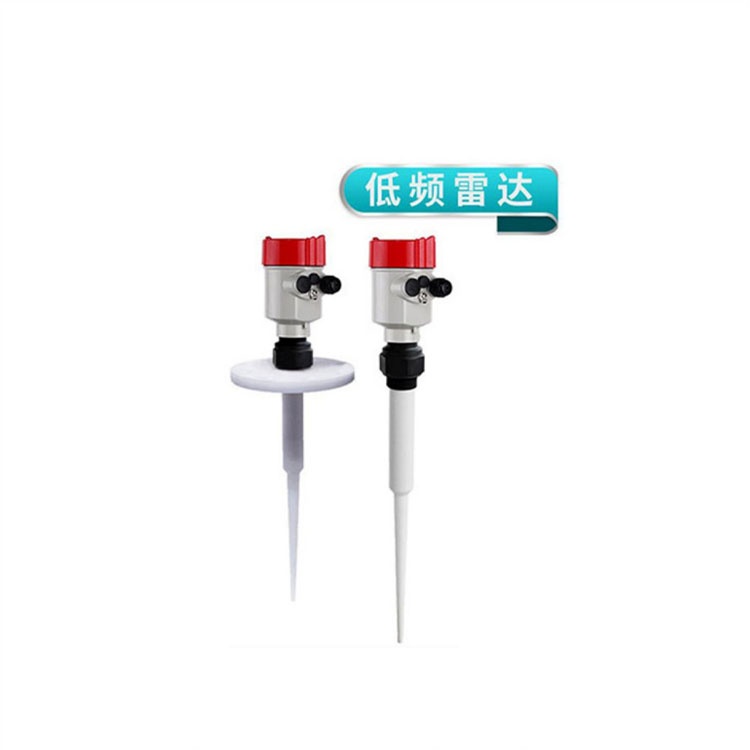

喇叭天线、棒式天线、高频雷达天线的辐射端面伸出接管下沿，通常至少 10 mm，常见 20～50 mm。

接管下沿要倒角、去毛刺、去焊瘤，否则容易形成近端强干扰峰。

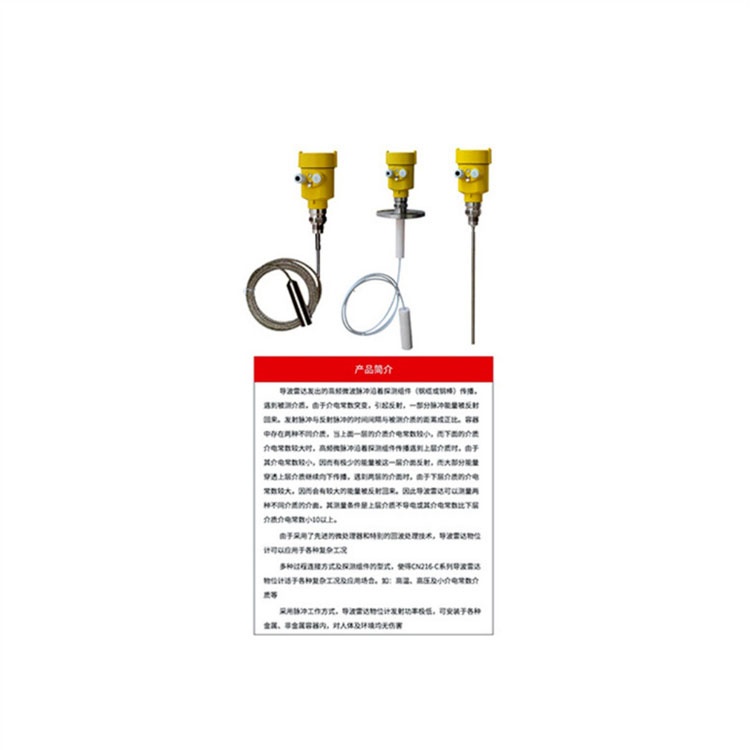

如果接管已经过长，优先考虑加长天线、导波雷达、旁通管或导波管，而不是硬装。
