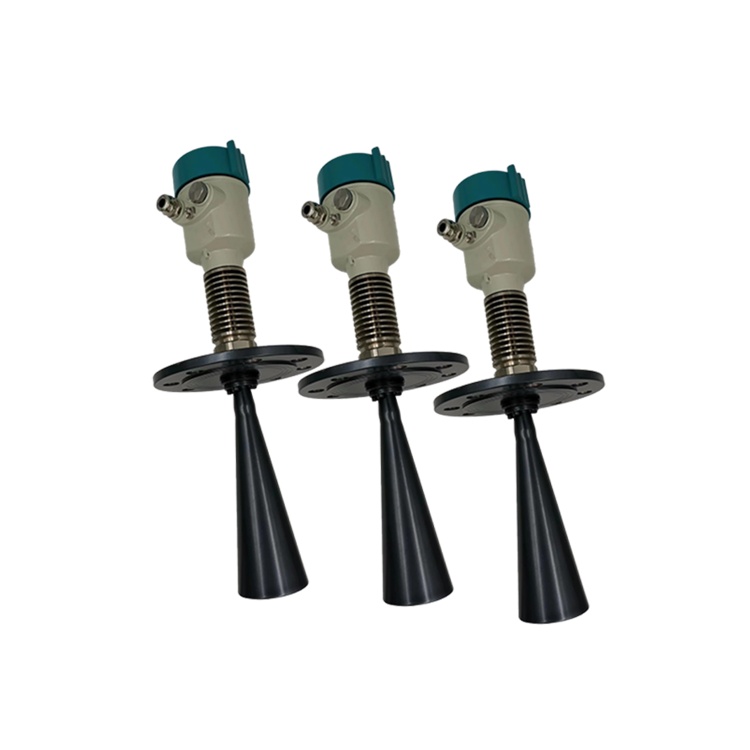

SXNZ2000智能雷达液位计安装垂直度要求

智能雷达液位计的垂直度要求，核心是：天线轴线垂直于液面，偏差越小，回波越强、越稳定。

垂直度数值要求

类型 要求 说明

值 ≤ ±1° 多数厂家和现场调试都按此控制

允许限值 ≤ 3° 超过后虚假回波、测量偏差风险明显上升

严禁范围 ＞ 5° 波束路径明显偏移，容易打到罐壁、内件，产生干扰回波

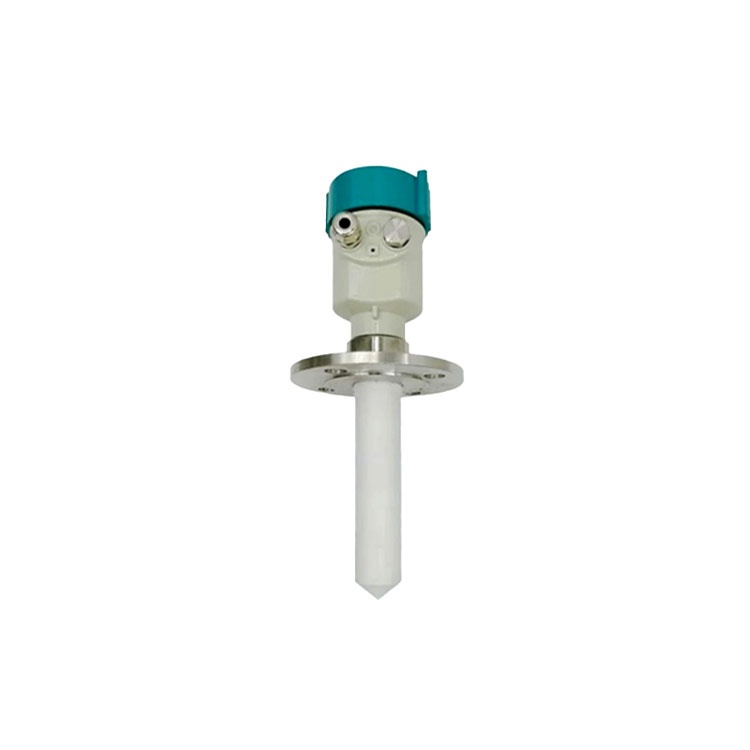

导波雷达同样要求垂直，尤其是杆式、缆式探头自然垂直下垂，不能弯曲、碰罐壁或碰进料管。

为什么垂直度这么重要

倾斜后雷达波会打到罐壁或内件

天线一歪，波束就可能扫到罐壁、焊缝、盘管、搅拌器，形成固定虚假回波。

液面回波变弱

微波垂直入射液面时反射强；倾斜后部分能量被散射，信噪比下降，低介电介质更明显。

测量值会偏大

对导波雷达，倾斜会使测量距离变长，实际液位与显示值之间出现偏差。

低液位时更容易出错

液位越低，波束越靠近罐底或罐壁，倾斜造成的干扰越容易被仪表误判为液面。

现场怎么校

用水平仪、激光水平仪或仪表自带角度指示器校准；

法兰面先找平，再调整仪表垂直度；

拧紧螺栓时要对角、分次、均匀紧固，防止法兰变形把天线带歪；

安装后在回波曲线上确认主峰清晰、随液位连续移动，没有明显罐壁假峰。
