空腔注蜡，十年不生锈！大众在看不见的地方下的真功夫

“空腔注蜡，十年不生锈。 ”这话在大众车主圈传了很多年，听着像铁律。 可真把一台车升起来看，门腔里还挂着蜡膜、底盘纵梁却已经点状浮锈的事并不少。 大众自己从1978年就把白车身空腔注蜡用起来，喷漆后的车身先预热到80℃，再把117℃的液态蜡打进车门、立柱、门槛这些封闭空腔，靠蜡层隔水隔盐。 按老产线口径，全车残留蜡不到1公斤，膜厚几百微米，当年资料会写“十年以上防锈蚀”。 但“十年不生锈”和“十年内腔不锈穿”是两件事，中间差着电泳、镀锌、排水孔、碰撞维修，也差着你家车位干不干净。

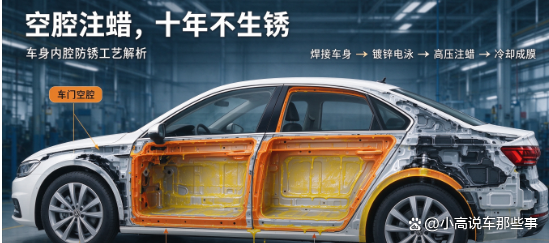

车身不是一整块钢板压出来的。 车门、A/B柱、门槛、后备箱侧围，都是几块板焊一起，中间留空心夹层。 外面看漆面完整，里面一旦进水，阴干不了。 水汽从门缝、胶条、排水孔缝隙往里钻，夏天冷凝、冬天化雪水，腔体越封闭越麻烦。 等某天门板下方鼓包、漆面起泡，拆开往往里面已经锈成粉末。 普通底盘装甲只喷外表面，喷枪伸不进这些夹层，这时候才轮到空腔注蜡上场。

大众的干法不算复杂，但条件很挑。 白车身或喷漆车身先整体加热，官方口径80℃，部分老产线写到85℃，也有资料按110℃预热。 液态蜡加热到115—120℃，通过预留孔用专用泵打进空腔。 蜡在高温下流动性很好，能沿着内壁淌到死角；注完让车身倾斜约15°沥蜡，多余蜡液从工艺孔、排水孔走掉，冷却后形成几百微米到1毫米多的膜，有的资料给到0.5—1.2毫米。 最后封孔。 新车门下缘偶尔渗点黄褐色蜡油，不是漏油，是余蜡。

蜡会老。 高温、盐、反复冻融都会让蜡膜变脆、减薄。 行业资料对空腔蜡的要求包括-40℃到90℃稳定、1000小时级别盐雾验证，可这是实验室样本数据，不是承诺你十年不维护。 沿海、北方撒融雪剂、常年洗车不冲底盘，蜡的消耗会更快。 注蜡只护“封闭腔”，底盘外板、轮拱、悬挂、排气、螺栓接头都不归它管。 底盘被石子打穿PVC，钢板从外面生锈，再厚的门腔蜡也救不了。

更隐蔽的是事故。 A柱、门槛、纵梁一旦切割重焊，原厂蜡层基本被破坏。 4S店或修理厂后续多补外部漆、打胶，很少按原厂80℃预热、117℃注蜡、15°沥蜡重做一遍。 修完外观没问题，内腔可能大片没蜡。 买二手车看门槛锈，别只扒外漆，蹲下来用内窥镜看A/B柱内腔、车门内板下部，比看公里数实在。

泥沙、落叶、旧胶一堵，水积里面，蜡膜长期泡着，老化会加快。 一年抠一次比啥都强。 雨雪后尤其是北方撒过融雪剂，有条件冲一下门槛底部、轮拱内侧，盐比雨毒得多。 地库长期潮湿、不通风，也比室外干车位更容易催蜡老化。

后市场“二次注蜡”要谨慎。 原厂是车身整体预热、定温定压、按孔位全腔填充；外面门店拿冷车打蜡，压力不够、温度不够，蜡进不到A柱上部、门槛死角，还可能从排水孔倒灌、把孔堵死。 新车原厂已注蜡，不建议再拆孔重注。 老车、事故车可先做内腔清洗、再局部喷蜡，算补救，不算恢复原厂。

选车别只问“有没有空腔注蜡”。 更管用的问题是：注哪些腔，车门/门槛/AB柱/纵梁是否都覆盖；电泳是否高泳透力、能否360°摆动；关键外板内板是否热镀锌；厂家敢不敢给盐水喷洒小时数、盐湖/整车循环腐蚀报告。 大众体系能讲到80℃预热、117℃注蜡、1978年沿用工艺、12年防腐蚀体系口径；揽巡给2160小时盐水、7天25%盐湖；ID.4给CA-CAP白金97.2。 别的品牌不注蜡也别直接否，看镀锌比例、电泳膜厚、内腔喷蜡和密封堵孔，比盯一个“注蜡”名词更准。

新车刚提发现门底渗蜡，不用慌，擦不擦都行，别拿尖锐东西去捅注蜡孔。 用了三五年，门板下端起小泡、门槛胶条内侧掉锈粉，先查排水孔再查事故记录，不全是“没注蜡”的锅。 注蜡降低内腔锈穿概率，不抵消碰撞、不抵消疏于冲洗、也不抵消原厂其他工序缩水。 车身耐用不看宣传语，看谁把看不见的夹层真正填满、并能多年维持。
