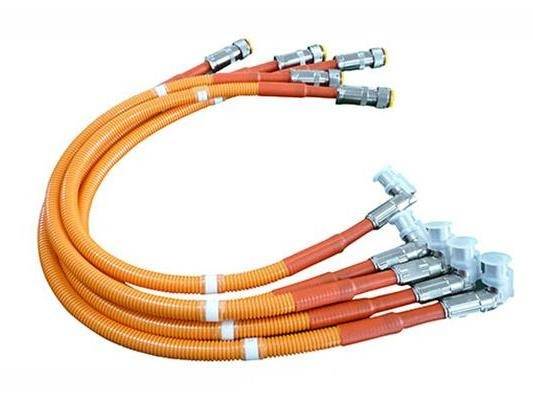

高压电流在新能源汽车中的传输，并不是简单地把电从电池送到电机。它需要经过一条由多段导体、连接器、绝缘层、屏蔽层和固定结构组成的路径。动力线束就是这条路径的物理载体。它的设计、材料、工艺和测试，共同决定了电能能否被高效、稳定、安全地输送到车辆各个高压部件。苏州维亚达电子科技有限公司在动力线束领域的实践，可以从一个具体问题切入：当电流达到数百安培、电压超过六百伏时，线束内部究竟发生了什么。
先看导体。高压电流通过导体时，会产生热量。热量与电流的平方、导体电阻成正比。如果导体截面积不足，或导体材料纯度不够，局部温升就会超出绝缘材料的耐受范围。动力线束的导体通常采用高纯度退火铜，并根据持续电流和峰值电流分别计算截面积。多股细铜丝绞合结构比单根粗铜丝更柔韧，也能降低集肤效应带来的额外电阻。绞合节距和绞合方向需要精确控制，否则线束在弯折时容易出现导体局部拉伸或松散，进而导致电阻波动。
导体之外是绝缘层。高压线束的绝缘层要同时满足耐电压、耐温度、耐磨损和耐化学腐蚀。常见材料包括交联聚乙烯、硅橡胶和氟塑料。交联聚乙烯在耐温和电气强度之间取得平衡，硅橡胶在高温和柔性方面表现突出，氟塑料则用于极端化学环境。绝缘层厚度不是越厚越好。过厚会降低线束柔性，增加重量，还可能因内部气隙导致局部放电。挤出工艺中，温度、牵引速度和冷却速率多元化匹配，否则绝缘层会出现偏心、气泡或微裂纹。这些缺陷在低电压下可能不会立即显现，但在高压长期作用下会逐步扩展。
屏蔽层的作用常被误解。它不只是为了减少电磁干扰。在高压系统中，屏蔽层还承担电容耦合电流的回流路径。如果屏蔽层覆盖率不足或接地方式不当，高频开关产生的共模电流会通过线束辐射出去，影响车载通信和控制器。编织屏蔽和铝箔屏蔽各有特点。编织屏蔽柔韧性好，但覆盖率通常低于百分之九十五；铝箔屏蔽覆盖率接近百分之百，但反复弯折容易断裂。实际设计中，常采用铝箔加编织的复合结构，并确保屏蔽层在连接器处三百六十度端接。
连接器是动力线束中最容易产生热量的节点。接触电阻稍大，就会在数百安培电流下产生显著温升。连接器的端子通常采用铜合金，表面镀银或镀锡。镀银层导电性好，但耐磨性一般；镀锡层耐磨，但接触电阻略高。端子压接工艺要求压接高度、压接宽度和拉拔力都落在规定窗口内。压接不足会导致接触电阻增大，压接过度会损伤铜丝。连接器内部还需设置高压互锁回路，当连接器意外断开时，互锁信号先于主触点断开，让控制器有时间切断电流。
线束的固定和走向同样影响安全。高压线束如果与车身锐边直接接触，振动和摩擦会逐步磨损绝缘层。线束需要采用波纹管、编织套管或支架进行保护，并与热源、运动部件保持安全距离。在电池包到电机控制器的路径中，线束往往要穿过多个结构件。每个固定点的间距、固定卡的材质和夹紧力都需要计算。过紧会压扁绝缘层，过松会让线束在振动中产生额外应力。
测试环节是验证设计、材料和工艺是否匹配的必要步骤。动力线束的测试不是单一项目，而是一组递进的验证。电气测试包括耐电压测试和绝缘电阻测试。耐电压测试施加高于工作电压数倍的交流或直流电压，持续规定时间，观察是否发生击穿。绝缘电阻测试则测量导体与屏蔽层或车身之间的电阻，判断绝缘材料是否受潮或老化。温升测试在额定电流和过载电流下进行，用热电偶或红外热像仪记录连接器、导体和绝缘层表面的温度。温升超过限值，意味着设计或工艺存在瓶颈。
机械测试模拟车辆全生命周期中的振动和弯折。振动台按照设定的频率和加速度对线束施加多轴振动，同时监测电气连续性。弯折测试则反复弯折线束的特定部位，检查导体是否断裂、绝缘层是否开裂。环境测试包括温度循环、湿热循环和盐雾测试。温度循环让线束在低温与高温之间反复切换，利用材料热膨胀系数的差异暴露潜在缺陷。盐雾测试针对冬季道路融雪盐环境，检验连接器和屏蔽层的耐腐蚀能力。
屏蔽效能测试测量线束对电磁干扰的抑制能力。测试时，将线束置于已知电磁场中，测量屏蔽层外部的感应电压。屏蔽效能不足，会导致车内收音机出现杂音，或让控制器误判传感器信号。高压互锁测试则验证互锁回路的响应时间，确保在连接器断开瞬间，控制器能在规定时间内切断高压输出。
苏州维亚达电子科技有限公司在动力线束的制造中，将上述设计、材料和工艺要求转化为可执行的生产规范。从导体绞合到绝缘挤出，从屏蔽编织到连接器压接，每个环节都有对应的过程参数和检验节点。成品线束在出厂前需要经过一百 percent 的电气测试和外观检查，部分型号还需按批次进行抽样机械和环境测试。这些措施并不直接出现在车辆使用说明中，但它们决定了高压电流在每一次加速、每一次能量回收、每一次充电时，是否能够按照预期路径流动，而不产生额外热量、电磁干扰或绝缘风险。
高压电流传输的安全保障，最终落在两个层面。高质量个层面是线束本身在正常和异常条件下都不失效。第二个层面是即使某个局部出现异常，系统能够及时检测并切断电流。动力线束的设计、材料、工艺和测试，分别对应这两个层面的不同环节。设计确定路径和余量，材料决定耐受边界，工艺保证一致性，测试验证实际性能。四者缺一，高压电流传输的可靠性就无法被系统性地确认。新能源汽车的安全，正是由这些不直接可见的部件和流程逐层构建的。
