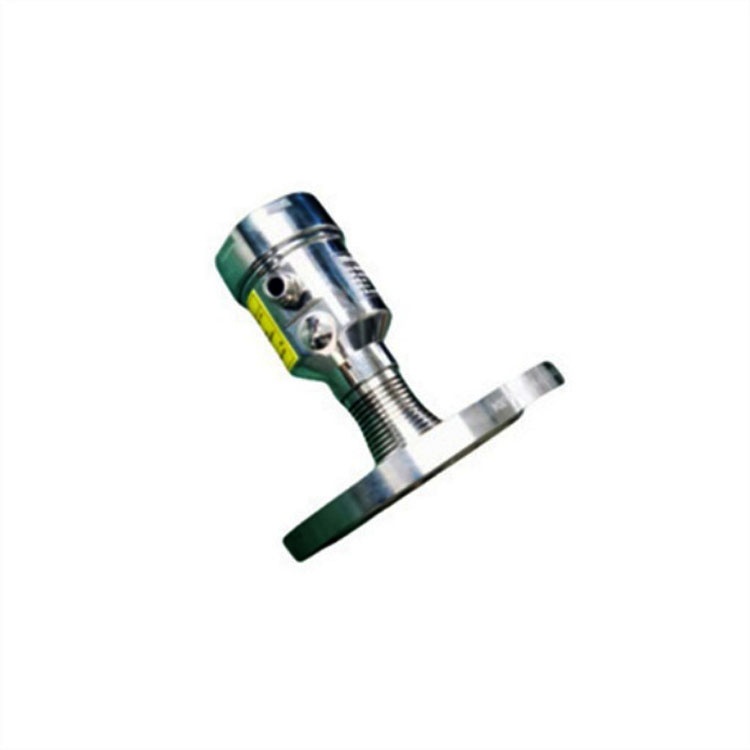

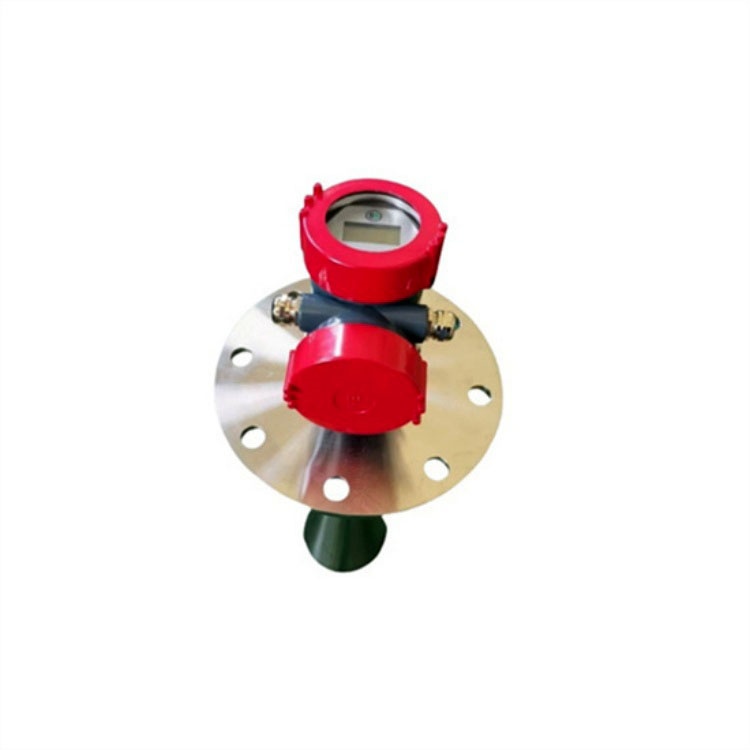

HL404-XXMZ80智能雷达液位计安装接管高度要求

接管高度是雷达液位计安装里容易“先天不足”的地方。它不是越长越好，而是越短、越干净、越能让天线伸出管口，回波曲线越稳定。

接管总高度限值

接管口径 建议总高度 说明

DN50～DN80 ≤ 150 mm 80/120 GHz 透镜雷达常用

DN100 ≤ 200 mm 大喇叭天线可适当放宽

螺纹安装 ≤ 100～150 mm 尽量短

接管过长会形成波导效应，接管内壁产生多次反射，回波曲线近端会出现固定杂波，严重时真实液面回波被淹没。

天线伸出量（硬性要求）

天线辐射端面伸出接管下沿，不能缩在管内：

底线：伸出 ≥ 10 mm；

80/120 GHz 透镜/杆式天线：伸出 20～50 mm；

26/26.5 GHz 喇叭天线：伸出 30～50 mm；

不建议超过 80 mm：伸出过长容易被物料冲击、粉尘冲刷、冷凝水挂料，反而降低可靠性。

天线缩在接管内时，管口金属边缘会形成持续强虚假回波，液位容易跳变、失波，或把接管口当成液位。

接管内径与加工要求

接管内径应 ≥ 仪表法兰公称直径；

接管内径比天线外径大 10～20 mm 以上；

接管内壁应平整，管口倒角，去除焊瘤和毛刺；

尖锐直角管口会产生明显近端反射。

与盲区的关系

接管高度本身不直接等于盲区，但会影响近端回波质量。安装高度核算时要满足：

法兰基准面到罐底 > 量程 + 仪表盲区

工艺液位到天线端面的距离，大于仪表标称盲区。80 GHz 透镜雷达盲区通常约 50～150 mm，26 GHz 喇叭雷达约 300～500 mm，具体以型号说明书为准。
