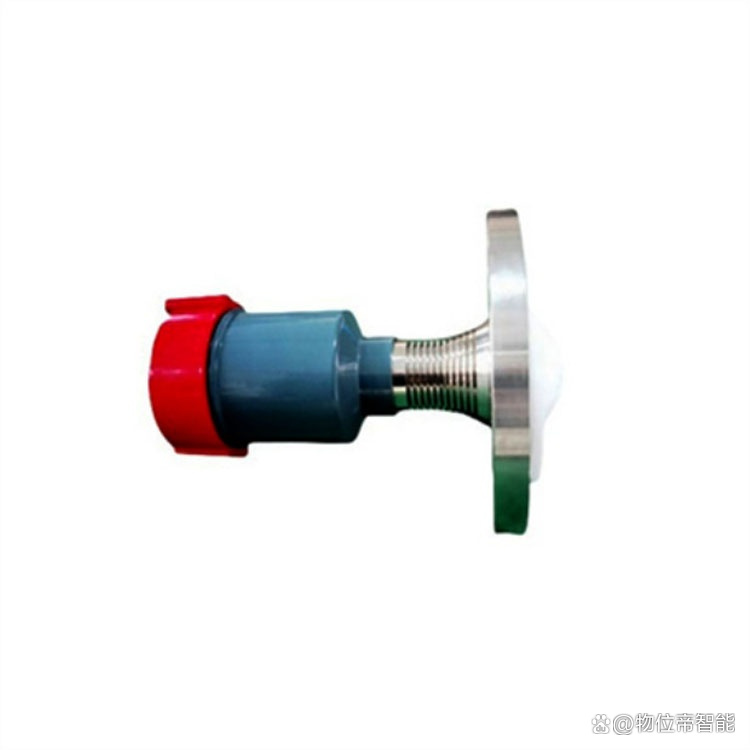

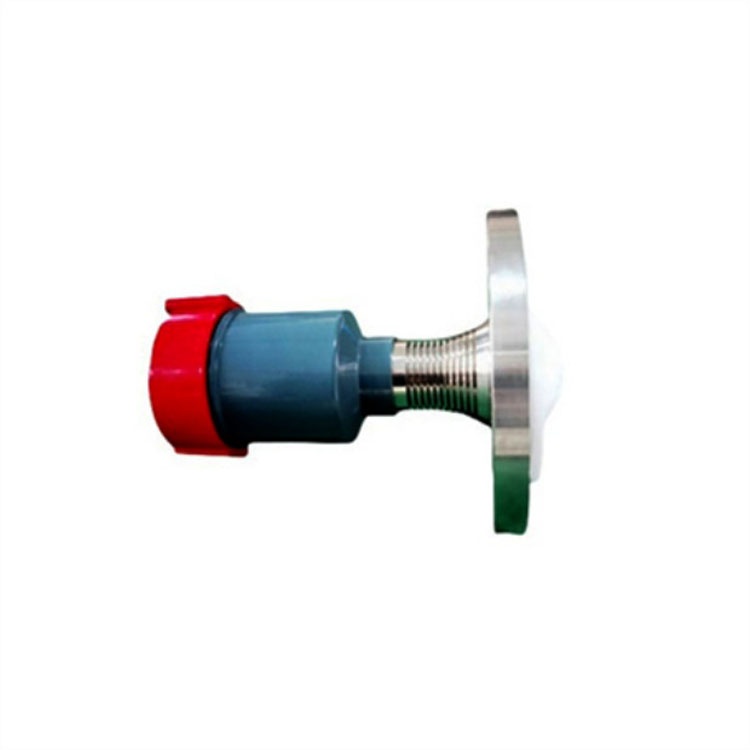

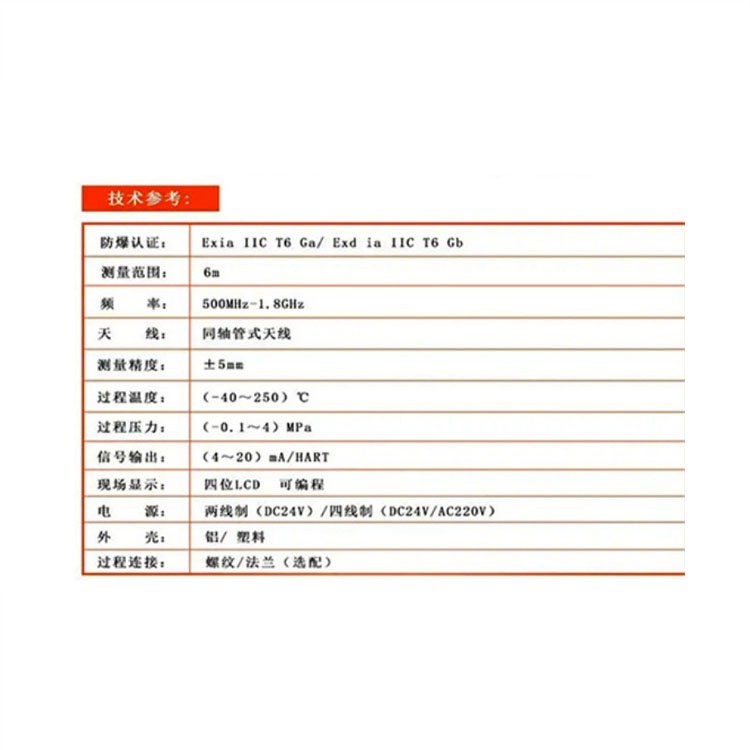

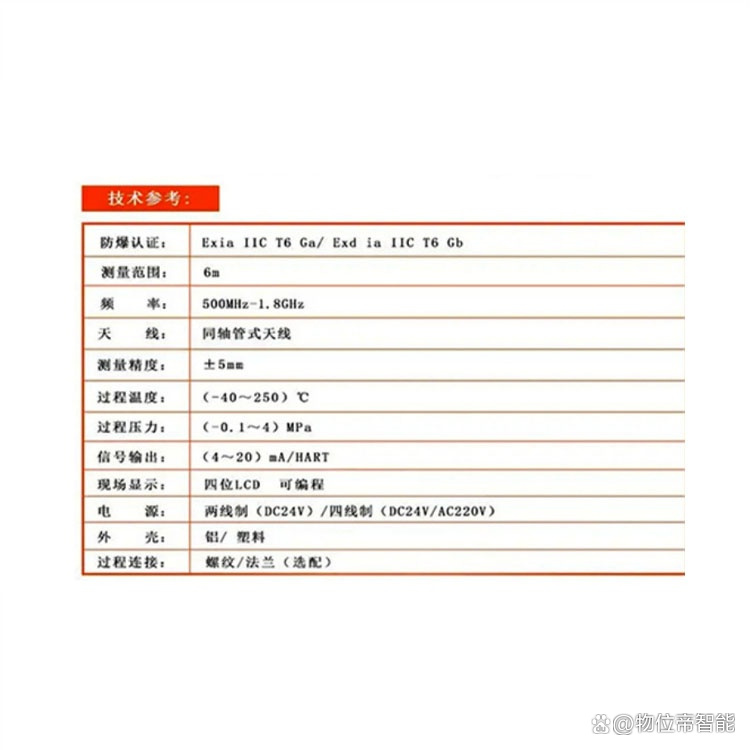

EMLR-9351智能雷达液位计天线发射微波的原理

天线发射微波，可以拆成三段看：微波怎么产生 → 怎么被天线变成定向波束 → 怎么进入罐内并接收回波。

微波是怎么产生的

雷达液位计内部有一个高频振荡器/微波发生器，先把电能转换成高频电磁波。常见工作频率是 6GHz、26GHz、80GHz，有的型号还会到 120GHz。

频率越低，波长越长，比如 26GHz 对应波长约 11.5mm；

频率越高，波长越短，80GHz 对应波长约 3.75mm；

波长越短，越容易把波束做得更窄，能量更集中。

天线如何把微波“定向发射”出去

微波产生后，会经过波导结构或馈电结构送到天线。天线的作用不是单纯“把电变成波”，而是把电磁波整理成方向性强的波束，让它主要朝液面方向传播，减少打到罐壁、搅拌桨、盘管等构件的概率。

常见天线形式及其作用：

天线类型 发射特点 适用场景

喇叭天线 波束较集中，结构简单 常规储罐、反应罐

棒式/杆式天线 波束较宽，易受罐内构件影响 大罐、腐蚀性介质

抛物面天线 波束很窄，聚焦能力强 大量程、障碍物多

平面阵列天线 多点发射，波束可控性好 计量级高精度测量

导波杆/缆 微波沿导体约束传播 低介电常数、蒸汽/泡沫工况

对非接触雷达来说，天线相当于一个“微波喇叭”：把内部产生的高频信号辐射到罐内空间；对导波雷达来说，微波则沿金属杆或缆绳传播，直到遇到介质界面才反射回来。

发射后如何变成距离信号

微波以接近光速传播，遇到液面或料面时，因为介电常数突变，一部分能量被反射回天线。天线此时又充当接收天线，把回波送回处理电路。

脉冲雷达：测量发射脉冲和回波脉冲之间的时间差 Δt，按 D = c × Δt / 2 计算距离。

FMCW 调频连续波雷达：发射频率线性变化的连续波，回波与当前发射信号混频后产生差频，差频与距离成正比，再通过 FFT 识别真实液面回波。

最后再用罐参考高度减去天线到液面的距离，得到液位。

为什么频率和天线形式会影响现场稳定性

从回波识别角度看，发射环节决定了“原始回波质量”。

80GHz 以上高频雷达：波束窄、能量集中，更容易避开罐内构件，回波曲线中真实液面峰通常更突出。

低频雷达：波束宽，容易激发罐壁、搅拌桨、接管等固定干扰峰，虚假回波学习负担更大。

导波雷达：把微波约束在探杆上，空间干扰少，但探杆本身可能挂料、结晶、缠绕，形成新的干扰源。
