6万的MPV，检测合格的刹车踏板支架，为什么连续急刹就断了？

一辆售价76.6万元起的豪华MPV，在连续紧急制动的时候刹车踏板支架就断了。三台不同的测试车都断在同一个位置上，失效形式几乎一模一样。但是车企委托的第三方检测报告却显示该车的踏板支架符合行业标准。

一个“合格”的零件，为什么在真实制动中会断？

事情发生在10月8日。汽车平台懂车帝选取三台全新的、没有改装过的尊界V800，在封闭场地进行100公里/小时到零的连续全力制动测试。第一台车在第三次制动时支架断裂，第二台在第四次，为验证问题专门购入的第三台新车，只在第二次全力制动时就断了。

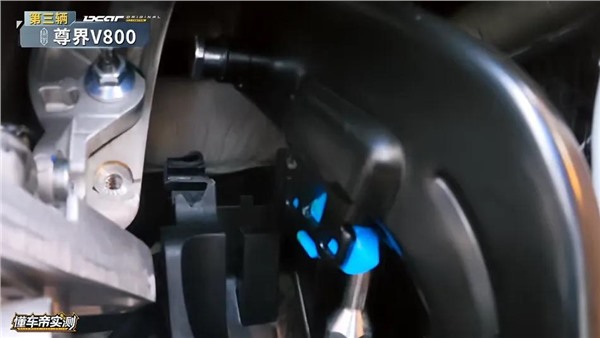

拆解画面给出了一个重要的信息，断裂的支架基材为PP+GF40，也就是含有40%玻璃纤维的增强聚丙烯，是一种工程塑料。踏板臂是金属的，但是支架转轴区域是塑料的，在这里断开。

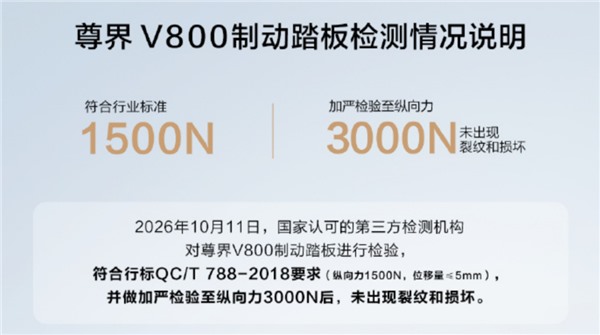

车企的回应来得很快。尊界汽车当晚发声明称制动系统按照高于国家标准和行业标准的要求开发验证，用户实际使用中没有出现过这样的断裂。之后公布的第三方检测报告显示，2026年10月11日国家认可的第三方检测机构对尊界V800制动踏板进行检验，符合行标QC/T 788-2018要求——纵向力1500牛下位移量均值2.61毫米，永久变形量最大值4.07毫米，均未超过5毫米限值，未出现裂纹和损坏。加严到3000牛检测了14个制动踏板部件总成，目视检查也未出现裂纹和损坏。

检测数据确实合格。但是这恰恰暴露出了第一层问题。

QC/T 788是推荐性行业标准，不是强制标准。它模拟的是“用力踩”的静态场景，不是“连续全力急刹”的动态冲击。懂车帝测试中第三台车支架断裂瞬间的踏板力约为1612牛，只比标准要求的1500牛高了不到8%，零件就断了。

换句话说，这个零件在实验室里刚好可以过关，但是当遇到比标准高出一点点的真实急刹力度的时候就没有余量了。安全冗余这么薄的部件，在日常温和驾驶中不会出现任何问题，在高速急刹、连续制动等工况下风险会急剧放大。

需要澄清一个被广泛传播的数字，即网络上流传的“4589牛”踏板力是高速摄像机拍摄检测设备液晶屏时由于刷新帧率不同造成的数字残影，真实的峰值数据为1612牛，踏板力在达到峰值之后迅速下降。

那为什么一个近百万的车，会在刹车踏板支架上使用塑料而不是金属？

同等重量下，改性工程塑料的强度理论上可以媲美金属，但是塑料密度远小于金属，同样体积的塑料件重量只有金属的一小部分。达到相同的强度，塑料件需要更厚的壁厚、更复杂的加强筋设计。材料本身不能用，关键是有没有足够的设计冗余来弥补材料本身的不足。

拆解对比可知，尊界V800踏板中心距支架转轴约130mm，在参与对比的几款车型中力臂最长，对转轴结构强度的要求也更高。但是转轴支撑部位只布置了一层立板，而同材料、同供应商的其他车型该位置一般采用2到3层立板加强结构。断裂位置还存在注塑熔接痕。

相同的材料、相同的供应商，结构设计的不同导致了安全余量的不同。同场对照测试另外8款车型在同样的条件下分别进行了6次全力制动踏板支架都没有出现断裂。

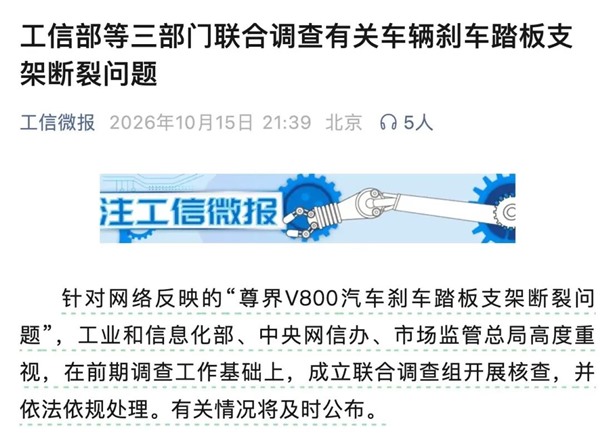

这也说明了为什么三部门联合调查要认真对待。10月15日，工业和信息化部、中央网信办、市场监管总局在前期调查工作基础上，成立联合调查组开展核查，依法依规处理。工信部管生产准入和产品标准，市场监管总局管缺陷认定和召回，中央网信办的加入则与网络信息传播和数据真实性有关。根据《缺陷汽车产品召回管理条例》，监管部门在调查后如果确认存在缺陷，可以通知生产者召回；生产者不召回的，市场监管总局可以责令召回。

调查会得到什么样的结论呢？如果是普遍性设计缺陷的话，那么大量的车辆就会被要求召回整改；如果是特定批次的问题，则按照车辆识别码来精准地圈定受影响的车辆；如果是测试方法本身存在争议，踏板安全冗余是否充分还需要单独判定。

对于已经购买了这款车的车主来说，尊界客服之前确认过踏板支架底座升级方案将在10月底确认、11月起陆续展开升级，并且客服表示此次行动全程免费，但是不属于车辆召回。未发运的车辆会直接升级后再交付。升级的核心就是基材中加入更长的玻璃纤维，提高踏板的稳定性、抗形变能力。

更长远的影响会在标准层面。事发之后，中汽中心立刻给各家企业发送了有关制动踏板总成材质的调研问卷，主要对非金属材质在踏板总成中应用的情况展开调查，长安汽车等车企已经收到。中汽中心受工信部委托开展汽车标准法规研究，业内普遍认为这类调研通常是标准修订的前期准备。

踏板支架断裂，最终要回答的问题就是当车企为了减重、降本越来越多地用工程塑料替代金属件时，测试标准是否跟上了材料变化的节奏？推荐性标准1500牛的静态门槛，是否足以覆盖真实驾驶中连续急刹的动态冲击？对这些问题的回答，不只关系到一辆车，而是关系到所有的正在用新材料、新工艺快速迭代的车型。
