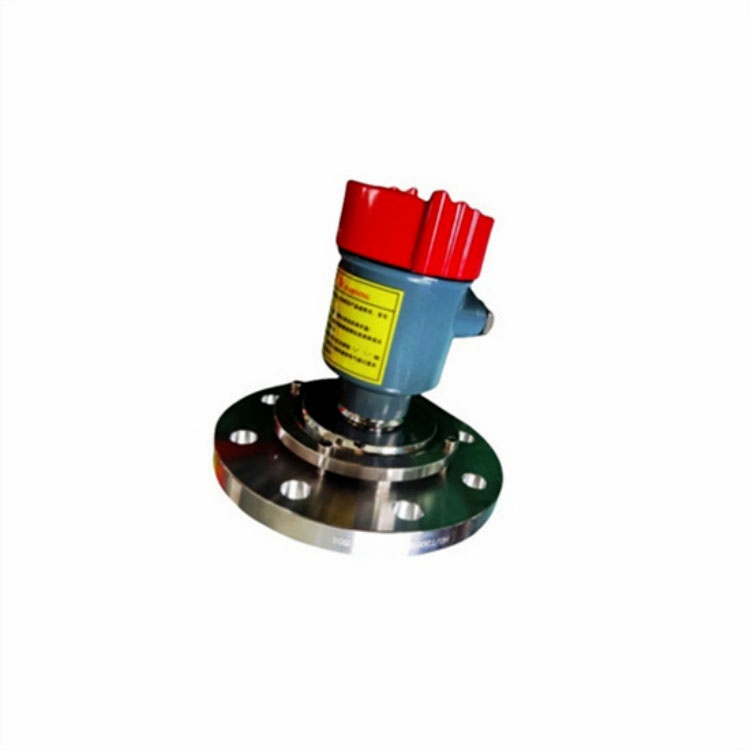

LWL-80智能雷达液位计线缆远离动力电缆布线

雷达液位计的信号线与动力电缆分开桥架、分管敷设，严禁同管同槽。平行敷设时，信号线与动力电缆间距一般 ≥300 mm；若靠近变频器、大功率电机、软启动器等谐波源，间距应放大到 ≥600 mm，或采用金属管/金属槽盒隔离。

布线间距要求

场景 小间距 说明

信号线与低压动力电缆平行 ≥300 mm 通用基础要求

220VAC 电源线与信号线平行，无金属隔板 ≥500 mm 交流电源干扰更强

220VAC 电源线与信号线平行，有金属隔板 ≥300 mm 金属隔板需可靠接地

变频器/大功率电机周边 ≥600 mm 或穿金属管、金属槽盒隔离

高压电缆（6kV/10kV）与通信电缆 ≥500～1000 mm 电压越高间距越大

交叉敷设 90° 垂直跨越 避免长距离斜向并行

布线实施要点

分槽分层：仪表信号电缆、控制电缆、动力电缆应分桥架或分层敷设；同一桥架内用接地金属隔板隔开。

禁止同管：4–20mA、HART、RS485 等信号线严禁与动力线穿同一根保护管。

交叉处理：不可避免交叉时，成 90° 直角跨越，交叉点尽量短，避免斜向长距离并行。

穿金属管/槽盒：空间受限无法满足间距时，信号线应穿接地金属管或在接地金属槽盒内敷设，金属管/槽盒两端可靠接地。

线缆选型：使用屏蔽双绞线，4–20mA/HART 回路 0.75～1.5 mm²；RS485 需用 120 Ω 阻抗匹配双绞屏蔽电缆。

屏蔽接地：屏蔽层在控制柜/DCS 侧单端接地，仪表端屏蔽悬空绝缘；仪表外壳 PE 单独接现场地，接地电阻一般 ≤4 Ω。

本安回路：本安电缆与非本安电缆应分开敷设或用金属隔板隔离，间距 ＞50 mm；本安电缆分布电容、电感需满足安全栅要求。
