百万豪车刹车踏板一脚踩断！9款车同场测试就它断了，该不该？

三台量产车紧急制动，踏板支架全断了

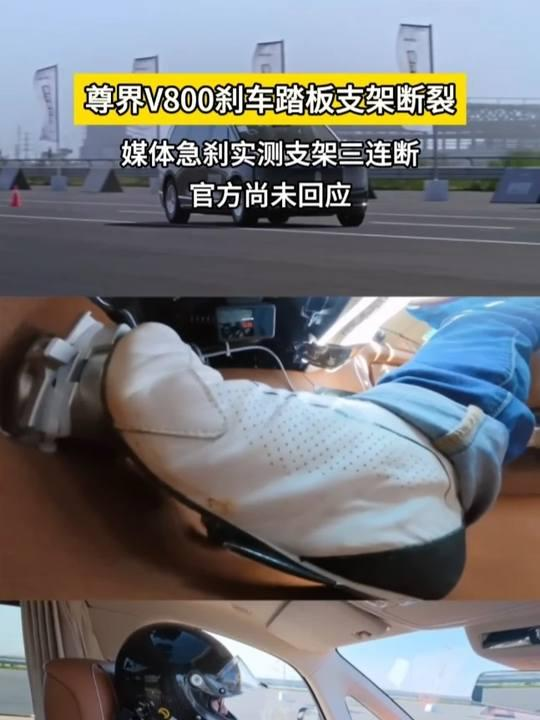

10月8日，某媒体发布了一组测试视频，三台全新量产车在封闭场地进行100km/h-0连续紧急制动测试，结果让人后背发凉——三台车的刹车踏板支架全部断裂，而且断口位置、形态几乎一模一样。

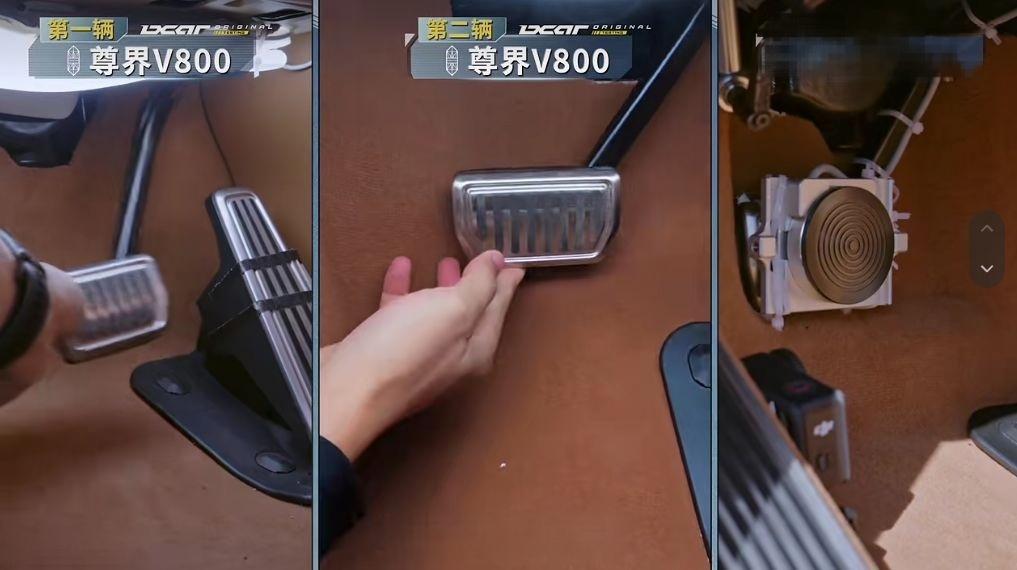

第一台车在第3次全力制动时断的，第二台在第4次断的，为了验证是不是偶发问题，又单独买了一台只跑了3公里的新车，结果第2脚踩下去踏板就碎了。

踏板力传感器记录显示，断裂瞬间的读数是1612牛，而国标GB 21670-2025要求制动踏板总成必须承受2000牛静态载荷并保持5秒不失效。踏板一断，车辆常规脚刹功能直接失效，测试人员只能靠按住P挡应急减速，停车距离从正常状态下的38米左右一路延长到140米。以上全部来自某媒体的实测过程。

同场8款车六脚全过，差距不是一星半点

同一天中午，某媒体放出了对比测试视频，测试范围扩大到另外8款车，同样工况、同样连续全力制动。智某V9连续做了6脚100km/h-0制动，最大踏板力干到了1855牛，踏板和支架纹丝不动。

更耐人寻味的是，某媒体把智某和测试车的制动踏板总成拆开对比，发现两者材质都是PP+GF40（聚丙烯加40%玻纤增强），质检员是同一个人，零部件编号只差一位，但测试车的踏板总成厚度、踏板大小、立板支撑数量、设计合理性全面不如智某。同一家供应商、同一套质量体系，做出来的东西差距这么大，这已经不是“测试太极端”能解释的了。

1612牛踩断的踏板：材料强度远远不够

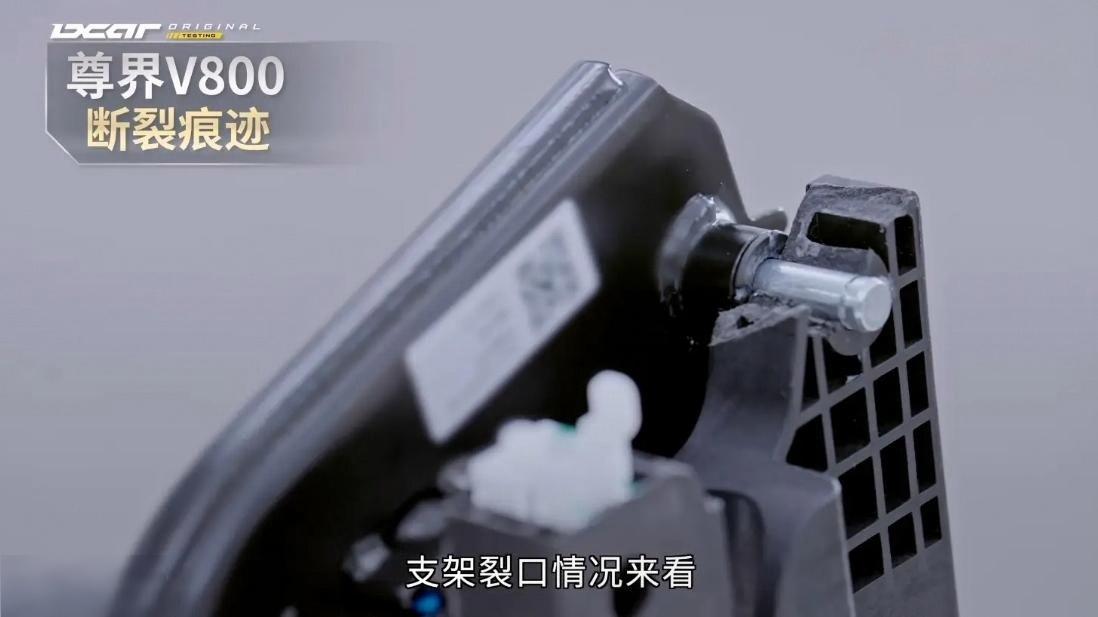

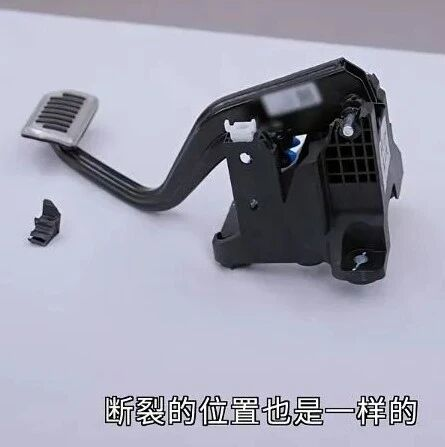

某媒体在测试后的分析中明确指出，从裂口情况来看，非常像是支架材料脆性过载破坏，也就是驾驶员踩下踏板时赋予的载荷超越了设计极限。测试方还发现，转轴附近的加强结构相对较少，断裂区域还存在疑似注塑熔接痕，可能影响局部承载能力。断裂位置高度一致，三台车一模一样，三台车断在完全一样的位置，基本可以排除随机缺陷，问题出在系统性的设计或制造环节。国标要求2000牛保持5秒，实际1612牛就断了；行业豪华车踏板支架的一般设计承受力在2700牛以上，差距不是一星半点。

福特召回，这边“升级”：态度差距比踏板差距更大

10月8日晚，测试车品牌方发布官方声明，承认“连续三次实验在同一位置出现相似断裂现象，存在一定安全隐患”，但给出的解决方案是“进一步优化该部件设计，并为已交付用户提供免费升级选择”。注意措辞——说的是“升级”，通篇没提“召回”两个字。

处理方式也很干脆：免费更换改进后的踏板支架总成，召回公告里还特别提醒“维修之前，用户应谨慎驾驶，避免紧急制动”。福特当年直接走正式召回流程，公开认错、免费更换。这边呢？“优化升级”“免费升级选择”，就是不提召回。这个态度差距，比踏板本身的差距更让人心里没底。

碰撞溃缩和制动断裂：两码事别混为一谈

有人说刹车踏板可以断，碰撞时本来就要溃缩保护腿部。这话只对了一半。确实，现在绝大多数乘用车的刹车踏板都有碰撞溃缩设计，目的是正面碰撞时踏板按预设方向脱开或退让，避免冲击力顺着踏板传到驾驶员脚部和小腿。

这里有两个关键区别：

第一，碰撞溃缩是定向断裂，有专门的诱导位置和触发机制，触发条件是车身变形，不是驾驶员踩踏；

第二，这次断裂的位置和碰撞溃缩设计的位置完全不同，受力方向也不一样。

真正为了安全需要踏板在特定情况下断开的设计，应该看沃尔沃——高端车型在刹车踏板连接处有一个连接安全气囊的小型引爆装置，发生碰撞、安全气囊引爆时，刹车踏板轴会瞬间同时脱出，保护乘员腿部。这是主动设计的安全冗余，具有完整的触发逻辑和保护机制。而这次测试中的断裂，既没有诱导槽、没有引爆装置、没有安全冗余，就是单纯的材料脆性过载破坏，说白了就是设计缺陷，跟什么安全设计半毛钱关系都没有。

总结：

同场测9款车，8款六脚没断，1款第2脚就断，断裂瞬间1612牛低于国标2000牛门槛。官方承认存在安全隐患，但只说“升级”不说召回，和当年福特主动召回的做法形成鲜明对比。沃尔沃的安全冗余设计证明，如果为了安全需要踏板在特定情况下断开，应该有完整的触发机制和保护逻辑，正常制动时被一脚踩碎完全不是一回事。刹车踏板是救命的零件，省成本省到这里就说不过去了，任何情况下都不应该在正常操作中断裂，这是底线，没有商量余地。
