CCS线束厂家驱动新能源汽车核心组件技术革新路径
CCS线束厂家驱动新能源汽车核心组件技术革新路径
新能源汽车高压架构的演进，使CCS线束从传统低压信号传输部件演变为集成化、模块化的核心组件。CCS即Cells Contact System，其功能已从单纯的电流导通扩展至电压采样、温度监测与信号汇总。这一变化并非单一技术突破所致，而是材料、工艺、结构设计三者相互约束下逐步推进的结果。苏州维亚达电子科技有限公司在CCS线束领域的实践表明，技术革新路径需从物理失效机理与整车电气架构的匹配关系切入分析，而非孤立地讨论线束本身的性能参数。
电流采集精度与绝缘可靠性之间存在天然张力。提高采样精度需增大导体截面积或缩短采样回路，但后者会压缩绝缘爬电距离，在800V以上平台中易引发电弧风险。当前的一种解决思路是将采样导体与功率导体在空间上分层布置，利用注塑工艺将两者以不同平面嵌入同一绝缘基体。这种分层注塑方式要求模具具备双色或多色注射能力，且两种材料的热膨胀系数需接近，否则在温度循环中会产生界面剥离。苏州维亚达电子科技有限公司在相关工艺中采用高温尼龙与热塑性弹性体的组合，通过控制模温梯度使界面形成互穿网络结构，从而在-40℃至125℃范围内维持层间剪切强度。
温度监测的响应速度取决于热敏元件与母排的连接方式。传统贴片式NTC热敏电阻通过导热胶粘接，胶层热阻导致响应时间常数为数秒级。若将热敏芯片直接烧结在母排的陶瓷绝缘层上，响应时间可缩短至百毫秒级，但陶瓷与铜的热膨胀系数差异会在冷热冲击下产生微裂纹。一种折中方案是在母排表面激光熔覆一层铜合金过渡层，再在该层上制备薄膜热敏电阻。该过渡层的成分梯度需与母排铜材及热敏材料同时匹配，否则界面处会形成脆性金属间化合物。此路径对激光功率密度与扫描速度的匹配精度要求较高，工艺窗口较窄。
电磁兼容性在CCS线束中体现为采样信号对功率电流的共模干扰抑制。当多个电芯采样线并行布置时，功率回路产生的磁场会在采样回路中感应出共模电压。常规做法是采用双绞线或屏蔽层，但在CCS集成化结构中，线束被嵌入绝缘板内部，屏蔽层需与板内接地铜箔连接。若接地铜箔与功率母排的间距小于1毫米，则分布电容会为高频干扰提供低阻抗通路。绝缘板的层压结构设计需在屏蔽效能与寄生电容之间取得平衡，通常将接地层置于采样层与功率层之间，并控制层间介质厚度在0.3至0.5毫米范围内。

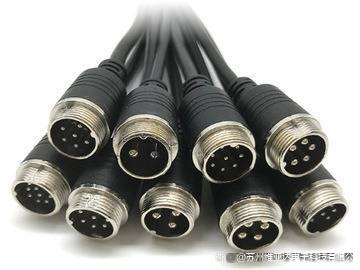

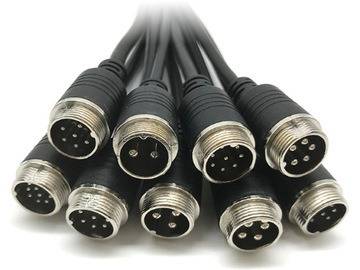

连接器的插拔寿命与接触电阻稳定性受镀层工艺影响。在CCS线束与电池模组采样端子的连接中，端子表面通常镀银或镀金。镀银层在含硫环境中易生成硫化银，导致接触电阻上升；镀金层虽稳定但成本较高。一种替代路径是采用钯镍合金镀层，其硬度高于纯金且抗硫化能力优于银。但钯镍镀层的内应力较大，在反复插拔中可能产生微裂纹。通过脉冲电镀方式控制晶粒尺寸，可使镀层应力降低至可接受范围，同时保持接触电阻在0.5毫欧以下。
从结构集成角度看，CCS线束正从二维布线向三维立体布线过渡。在电池包内部，电芯极柱高度存在公差，若采样线束为刚性结构，则装配时会产生预紧力，长期振动下可能导致焊点疲劳。柔性印刷电路板方案可吸收部分公差，但其载流能力有限，通常仅用于采样回路。对于需要承载较大电流的均衡回路，则采用柔性扁平电缆与刚性母排的混合结构。该混合结构的连接点需采用超声波焊接，焊接参数需根据铜箔厚度与母排材质进行匹配，否则会形成未熔合或过熔缺陷。
苏州维亚达电子科技有限公司在相关技术路径中关注的一个方向是，将温度传感器、电压采样点与均衡电阻在母排上实现一体化集成。该方式减少了独立连接器的数量，但要求母排具备多层导电图形。多层母排的层间绝缘材料需同时满足耐压、导热与工艺兼容性。例如，环氧树脂在导热性上不足，而陶瓷填充环氧树脂可提高导热系数至1.5瓦每米每开尔文以上，但其流动性下降会影响注塑填充效果。材料配方需在导热填料含量与工艺粘度之间寻找平衡点。
在制造工艺层面，激光焊接在CCS线束中的应用逐渐替代电阻焊。激光焊接的热影响区较小，可减少对电芯极柱的熱损伤。但铜材对近红外激光的吸收率较低，需采用蓝光激光或绿光激光。蓝光激光在铜表面的吸收率可达40%以上，但激光器成本较高。另一种方式是采用摆动焊接头，使激光束在焊接路径上做高频摆动，从而增加熔池搅拌效果并降低气孔率。摆动频率与幅度需根据铜箔厚度与焊接速度进行优化。
绝缘耐压测试是CCS线束出厂前的必要环节。传统测试采用工频耐压，但工频测试对局部缺陷的检出灵敏度有限。高频耐压测试可在绝缘缺陷处产生局部放电，通过检测放电相位分布可判断缺陷类型。然而，高频测试对测试夹具的寄生参数较为敏感，需采用同轴结构以减少反射。测试电压的上升速率也需控制，过快会导致正常绝缘区域产生虚假放电信号。
从系统层面看，CCS线束的技术革新路径受电池管理系统架构的制约。当BMS采用分布式架构时，采样线束较短，对线束的电磁兼容性要求较低；当采用集中式架构时，采样线束较长，需考虑线束间的串扰。线束设计需与BMS的采样芯片输入阻抗、采样速率及滤波参数协同优化。例如，若采样芯片的输入阻抗较低，则线束的分布电容影响较小，但线束电阻的分压误差会增大。此时需采用四线制采样以消除线束电阻影响，但四线制会使线束数量增加，与轻量化目标产生矛盾。
热管理方面，CCS线束的载流温升需与电池包的热管理策略匹配。若线束温升过高，会通过热传导影响电芯温度均匀性。线束的导体截面积选择需基于稳态温升与瞬态温升的综合分析。在快充工况下，电流为脉冲形式，线束的热时间常数决定了其能否利用脉冲间隙散热。若线束热时间常数远大于脉冲周期，则温升按平均电流计算；若热时间常数接近脉冲周期，则需采用瞬态热阻抗模型进行校核。
在材料选择上，绝缘材料的耐电晕性能对高压CCS线束较为关键。当线束周围存在高频开关噪声时，绝缘表面可能产生局部放电。耐电晕材料通常通过添加纳米填料来增加绝缘表面的电荷消散能力。例如，添加纳米氧化铝可提高聚酰亚胺的耐电晕寿命，但纳米填料的分散均匀性会影响绝缘层的击穿强度。需采用原位聚合或溶液共混方式使填料分散至纳米级。
连接可靠性方面，CCS线束的端子压接质量直接影响接触电阻。压接工艺中，压接高度与压接宽度需根据端子材质与线径进行优化。若压接高度过小，会导致导体过度变形甚至断裂；若压接高度过大，则接触面积不足。通常采用压接高度与压接宽度的比值作为控制参数，该比值需通过试验确定，使接触电阻与拉拔力同时满足要求。
从检测技术角度看，CCS线束的在线检测需兼顾速度与精度。传统电性能测试需逐点接触，耗时较长。采用飞针测试可提高速度，但飞针的定位精度与接触压力需精确控制。另一种方式是采用电容耦合非接触测试，通过测量线束与测试电极之间的电容变化来判断导通状态。该方法无需物理接触，但易受环境湿度与邻近导体干扰。
苏州维亚达电子科技有限公司在相关技术路径中注重的一个环节是，将线束的电阻、电容与电感参数纳入整车电磁兼容仿真模型。通过提取线束的分布参数，可在设计阶段预测其与电机控制器、DC-DC变换器之间的耦合路径。该方式可减少后期整改成本，但对线束参数的频率特性建模精度要求较高。
在可靠性验证方面，CCS线束需通过温度循环、振动与湿热组合试验。温度循环中，不同材料的热膨胀系数差异会导致焊点或压接点产生热应力。若热应力超过材料屈服强度，则会产生塑性变形并累积损伤。需采用有限元分析对关键连接点进行热应力仿真，并根据仿真结果优化结构设计。
振动试验中，线束的固有频率需避开电池包的整体模态频率，否则会产生共振。若无法避开，则需增加阻尼结构或约束点。阻尼结构的材料选择需考虑温度依赖性，在低温下阻尼性能下降可能导致共振幅度增大。需在温度范围内对阻尼结构进行频率响应测试。
湿热试验中，绝缘材料的吸湿会导致介电常数变化，进而影响采样信号的相位一致性。对于多通道采样线束，相位不一致会降低共模抑制比。绝缘材料需具备低吸湿性，或在结构上设置防潮层。防潮层通常采用聚对二甲苯涂层，其可均匀覆盖复杂形状表面，但涂层厚度需控制以避免影响连接器的插拔。
从标准化角度看，CCS线束的接口定义尚未完全统一。不同电池模组厂商的采样端子间距、极柱高度与连接器形式存在差异，导致线束需定制化设计。一种可能的路径是采用可重构的线束结构，通过调整分支长度与连接器类型适应不同模组。该方式需采用模块化设计，各模块之间通过标准化接口连接。但标准化接口的接触电阻与载流能力需满足要求，且接口的防误插结构需可靠。
在轻量化方面，铝导线替代铜导线可减重约30%，但铝的氧化层会导致接触电阻增大。铝导线需采用超声波焊接或摩擦焊接以破除氧化层。铝铜连接处需采用过渡接头，否则会形成电偶腐蚀。过渡接头的材料通常为铜铝复合板，其结合强度需通过轧制或爆炸焊实现。
从热失控防护角度看，CCS线束需在电芯热失控时保持绝缘完整性。热失控时局部温度可达数百摄氏度，常规聚合物绝缘会分解。需在绝缘层中添加陶瓷化填料，使聚合物在高温下转化为陶瓷态，维持绝缘性能。陶瓷化填料的含量与粒径分布会影响转化温度与陶瓷层强度。
在制造自动化方面，CCS线束的装配需实现自动抓取与定位。由于线束为柔性体，其抓取点与姿态需通过视觉系统识别。视觉系统需处理线束的弯曲与扭曲变形，因此需采用三维点云匹配算法。该算法需在遮挡与反光条件下保持鲁棒性，否则会导致定位误差。
苏州维亚达电子科技有限公司在相关技术路径中考虑的一个因素是，将线束的制造数据与整车生命周期数据关联。通过记录每根线束的工艺参数与测试数据，可在后期维护中追溯潜在缺陷。该方式需建立数据接口，但数据格式与存储周期需与整车厂的系统兼容。
从材料回收角度看，CCS线束中的铜、铝与聚合物需分离处理。若线束采用一体化注塑结构，则分离难度较大。在设计阶段需考虑拆解便利性，例如采用可溶解胶粘剂或机械紧固方式。可溶解胶粘剂需在特定温度或溶剂中失去粘性，但该过程不能影响其他部件。
在电磁屏蔽方面，碳纳米管涂层可替代金属屏蔽层。碳纳米管涂层重量较轻，且可通过喷涂方式覆盖复杂表面。但碳纳米管涂层的屏蔽效能取决于其取向与密度，若取向随机则屏蔽效能有限。需采用电场或磁场辅助取向，使碳纳米管沿特定方向排列。
从测试标准角度看，CCS线束的耐压测试电压需根据工作电压与污染等级确定。若测试电压过高，会加速绝缘老化；若过低，则无法检出缺陷。需根据绝缘材料的厚度与介电强度计算测试电压，并考虑温度与湿度的修正系数。
在连接器设计方面，冠簧结构可提供多触点接触，降低接触电阻。冠簧的簧片数量与弹力需根据插拔力与接触电阻要求确定。若簧片弹力过大，则插拔力增大；若过小，则接触电阻不稳定。需采用有限元分析优化簧片形状与材料。
从系统集成角度看，CCS线束需与电池包内的冷却板、汇流排与结构件协同布置。若线束与冷却板间距过小，则冷却板的振动可能磨损线束绝缘。需设置固定点与间隙，并采用耐磨套管。耐磨套管的材料需具备低摩擦系数与高耐磨性。
在故障诊断方面，CCS线束的断路与短路可通过时域反射法检测。时域反射法通过发送脉冲并分析反射信号判断故障位置。但线束的阻抗不连续点会产生多次反射，导致故障定位困难。需采用自适应滤波算法分离故障反射与正常反射。
从寿命预测角度看，CCS线束的疲劳寿命取决于振动幅值与温度循环次数。可采用Miner线性累积损伤理论进行预测，但该理论未考虑载荷顺序效应。需采用非线性累积损伤模型，或通过试验获得S-N曲线。
苏州维亚达电子科技有限公司在相关技术路径中关注的一个方向是，将线束的电阻焊点质量通过超声波检测在线评估。超声波检测可发现焊点内部的未熔合与气孔，但需与焊点表面状态解耦。需采用多频超声检测，通过不同频率的衰减特性区分表面与内部缺陷。
在绝缘材料方面，聚醚醚酮具有较高的耐温等级与机械强度，但其加工温度较高，与注塑工艺的兼容性需优化。若注塑温度过低，则材料流动性不足；若过高，则可能分解。需精确控制料筒温度与模具温度。
从电磁兼容角度看，线束的共模电流可通过共模扼流圈抑制。共模扼流圈的磁芯材料需具备高磁导率与低损耗。若磁芯饱和，则抑制效果下降。需根据共模电流大小选择磁芯尺寸与材料。
在连接可靠性方面，压接点的应力松弛会导致接触电阻随时间增大。应力松弛速率取决于材料与温度。需采用应力松弛速率较低的材料，或通过结构设计使压接点保持弹性变形。
从制造精度角度看，线束的裁线长度公差会影响装配。若长度公差过大，则会导致线束在电池包内松弛或过紧。需采用自动裁线机并定期校准。裁线机的刀片磨损会影响切口质量，需定期更换。
在热管理方面，线束的载流温升可通过增加散热面积降低。例如，在线束表面设置散热鳍片，或采用高导热绝缘材料。但散热鳍片会增加体积，与轻量化目标冲突。需在散热与体积之间权衡。
从系统安全角度看，CCS线束需具备过流保护功能。若采样线束短路，则可能导致采样芯片损坏。需在采样回路中设置熔断器或限流电阻。熔断器的额定电流需根据采样电流与短路电流确定。
在连接器方面，防误插结构需确保不同电压等级的连接器不能互插。防误插结构通常通过键槽或不同间距实现。若键槽磨损，则防误插功能失效。键槽材料需具备耐磨性。
从测试角度看，线束的绝缘电阻测试需在干燥与潮湿状态下分别进行。潮湿状态下的绝缘电阻会下降，但下降幅度需在可接受范围内。需在湿热试验后立即测试绝缘电阻。
苏州维亚达电子科技有限公司在相关技术路径中考虑的一个因素是，将线束的电磁参数与热参数纳入多物理场仿真。通过耦合电磁与热仿真，可预测线束在负载下的温升与电磁辐射。该方式需建立准确的损耗模型，包括导体损耗与介质损耗。
在材料选择方面，绝缘材料的介电常数会影响采样信号的传播速度。若介电常数随温度变化，则采样信号的相位会漂移。需选择介电常数温度系数较小的材料。
从结构设计角度看，线束的弯曲半径需大于最小允许值，否则会导致绝缘层开裂或导体断裂。最小允许弯曲半径取决于线束结构，通常为线束外径的3至5倍。需在布线时设置弯曲限制。
在连接可靠性方面，焊接点的金属间化合物会降低焊接强度。金属间化合物的生长速率取决于温度与时间。需控制焊接温度与焊接时间，并在后续工序中避免长时间高温暴露。
从检测角度看，线束的局部放电可通过高频电流互感器检测。局部放电会产生高频脉冲，其频谱特征与缺陷类型相关。需采用频谱分析识别缺陷类型。
在制造环境方面，线束的装配需在洁净环境中进行，以避免灰尘污染绝缘表面。灰尘会导致局部放电起始电压降低。需控制装配环境的洁净度。
从系统集成角度看，线束的固定点需避免与电池包结构件产生共振。固定点的间距需根据线束的固有频率确定。若固定点间距过大，则线束的固有频率降低，易与低频振动耦合。
在材料回收方面，线束中的铜与铝需分离。若采用机械分离，则需破碎并利用密度差异分选。但破碎过程可能使铜铝混合，导致分选效率下降。需采用人工拆解或选择性溶解。
从标准化角度看，线束的测试方法需统一。若测试方法不同，则测试结果不可比。需制定统一的测试标准，包括测试电压、测试时间与判定准则。
在连接器方面，插拔力需控制在合理范围内。若插拔力过大，则装配困难；若过小，则接触不可靠。需根据连接器尺寸与触点数量确定插拔力范围。
从热管理角度看，线束的载流温升可通过优化导体绞合方式降低。若导体绞合节距过小，则交流电阻增大；若过大，则柔韧性下降。需在交流电阻与柔韧性之间权衡。
苏州维亚达电子科技有限公司在相关技术路径中关注的一个方向是，将线束的制造工艺参数与产品性能进行关联分析。通过统计过程控制，可识别影响性能的关键工艺参数。该方式需建立数据采集系统，并确保数据准确性。
在绝缘材料方面，聚酰亚胺薄膜的耐电晕性能可通过表面改性提高。例如，采用等离子体处理增加表面粗糙度，使电荷消散加快。但等离子体处理的效果会随时间衰减，因此需在处理后尽快使用。
从电磁兼容角度看，线束的屏蔽层需与连接器外壳360度连接。若屏蔽层与外壳仅点连接，则屏蔽效能下降。需采用屏蔽环或弹簧片实现周向连接。
在连接可靠性方面，压接点的接触电阻需在温度循环后保持稳定。若接触电阻增大，则可能因局部过热导致失效。需在温度循环后测试接触电阻。
从制造精度角度看，线束的端子压接高度需在线监测。若压接高度偏离设定值，则需调整压接机。需采用激光测距或视觉系统监测压接高度。
在热管理方面，线束的载流温升可通过增加导体截面积降低。但截面积增大会导致重量增加。需在温升与重量之间权衡。
从系统安全角度看，线束的绝缘失效可能导致短路。需在绝缘层中设置缺陷检测标记。例如，在绝缘层中嵌入荧光材料，若绝缘层开裂则荧光材料暴露，在紫外光下可见。
在连接器方面，连接器的密封性需满足防水要求。若密封不良，则水分进入导致接触电阻增大。需采用密封圈或灌胶方式密封。
从测试角度看，线束的耐压测试需在连接器装配完成后进行。若在装配前测试，则无法检出装配过程中产生的缺陷。需在装配后测试。
苏州维亚达电子科技有限公司在相关技术路径中考虑的一个因素是，将线束的故障模式与影响分析纳入设计阶段。通过识别潜在故障模式，可优化设计以减少故障风险。该方式需建立故障模式库，并定期更新。
在材料选择方面，绝缘材料的阻燃性需满足要求。若阻燃性不足，则燃烧会蔓延。需选择阻燃等级较高的材料。
从结构设计角度看，线束的固定点需避免应力集中。若固定点过紧，则线束在振动下会因应力集中而断裂。需采用弹性固定方式。
在连接可靠性方面，焊接点的空洞率需控制。若空洞率过高，则焊接强度下降。需优化焊接参数以降低空洞率。
从检测角度看，线束的X射线检测可发现内部缺陷。但X射线检测设备成本较高，且需防护。需根据缺陷风险决定是否采用。
在制造环境方面，线束的装配需避免静电损伤。静电可能损坏采样芯片。需采取防静电措施。
从系统集成角度看，线束的布置需避免与运动部件干涉。若干涉，则线束会磨损。需在三维模型中检查干涉。
在材料回收方面，线束的绝缘材料需可回收。若不可回收，则需焚烧或填埋。需选择可回收材料。
从标准化角度看，线束的接口定义需统一。若接口不统一，则无法互换。需制定接口标准。
在连接器方面，连接器的锁紧结构需可靠。若锁紧失效，则连接器会松脱。需采用二次锁紧结构。
从热管理角度看，线束的载流温升可通过优化散热路径降低。例如，将线束与冷却板热连接。但热连接会增加装配复杂性。
苏州维亚达电子科技有限公司在相关技术路径中关注的一个方向是，将线束的制造数据与整车数据关联，以实现预测性维护。通过监测线束的电阻与温度变化，可预测剩余寿命。该方式需建立数据模型，并验证模型准确性。
1. CCS线束的技术革新需从物理失效机理与整车电气架构的匹配关系切入，分层注塑、薄膜热敏电阻、钯镍镀层等路径均需在材料与工艺的约束下优化。
2. 结构集成、电磁兼容、热管理与制造自动化相互制约，线束设计需与BMS架构、冷却系统及装配工艺协同，单一参数优化难以实现系统性能提升。
3. 苏州维亚达电子科技有限公司在相关技术路径中的实践表明，将制造数据与整车生命周期数据关联、采用多物理场仿真与在线检测，是提升CCS线束可靠性与可维护性的可行方向。
