BJR-II-720智能雷达物位计倾斜料仓选型注意什么？

倾斜料仓选型的核心不是“仪表能不能用”，而是波束能不能稳定打到真实料面，且不被仓壁、横梁、进料料流截获。固体料面本身有堆角，倾斜仓体又会放大波束偏移，所以选型和安装一起看。

倾斜料仓选型要点

关注点 怎么判断 选型/安装建议

仓体倾斜方向 是锥底料斗、卧罐、车载罐，还是仓体整体倾斜 锥底料斗优先选顶部安装并指向出料口；卧罐/倾斜罐要按实际料面走向选点

料面是否倾斜 粉料、颗粒、块料通常有安息角 固体工况允许天线相对水平面微调，使波束尽量垂直对准料面，而不是死守“垂直”

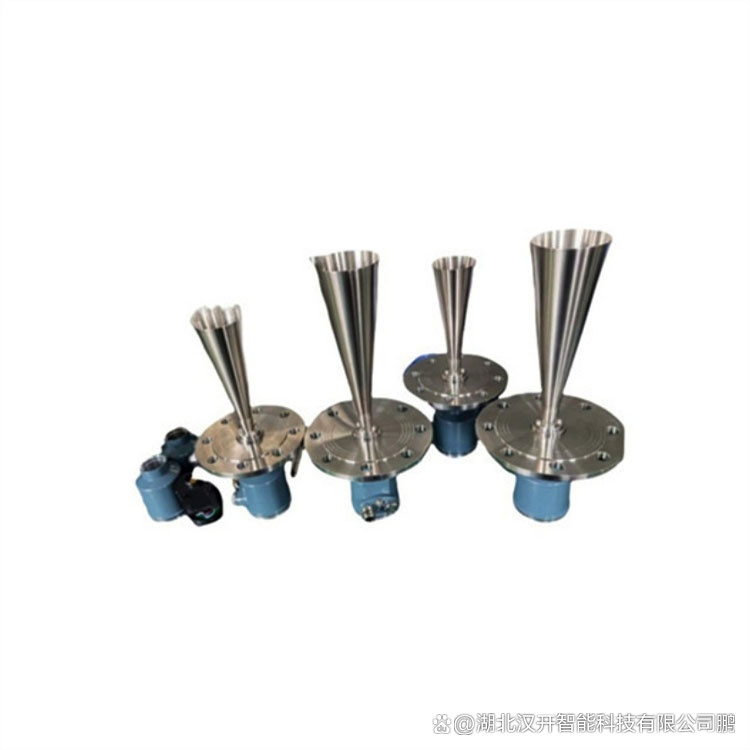

波束是否打到仓壁 倾斜后波束路径会偏移 优先选 80GHz 窄波束天线；波束范围内不能有仓壁、横梁、拉筋、扶梯

是否高粉尘/易挂料 粉料仓常见 选带吹扫接口的型号，必要时配压缩空气吹扫；天线材质按腐蚀和磨损选 PTFE 透镜或不锈钢

是否要测到锥底 很多倾斜料仓要求低料位也能测 天线方向应对准出料口或锥斗点，否则低料位容易失波

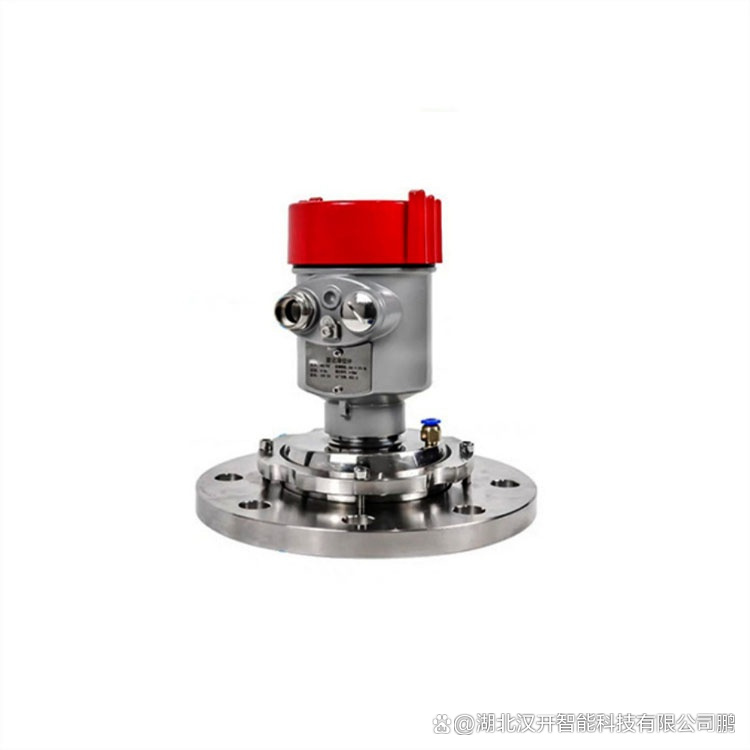

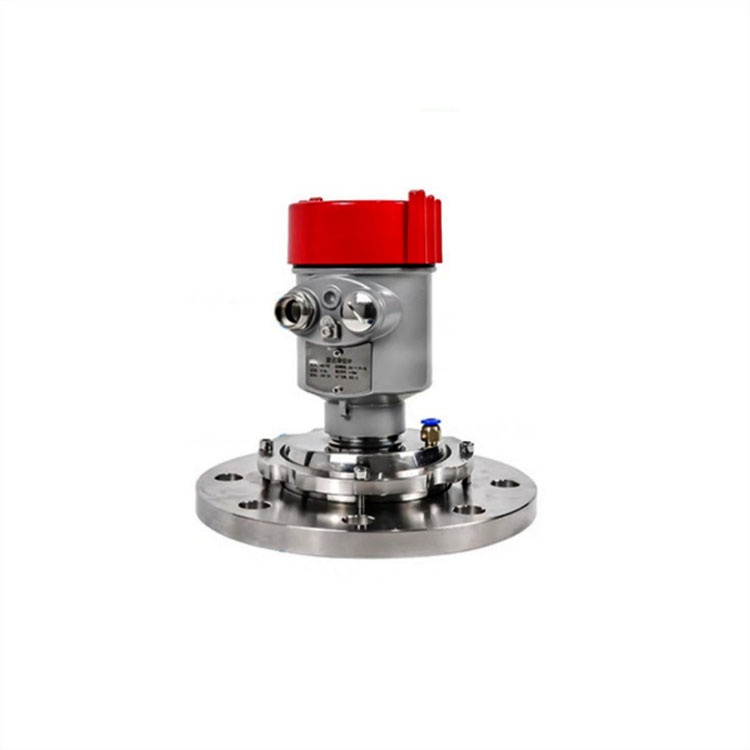

是否需要万向法兰 安装口与料面不平行 选带万向法兰/可调角度法兰的型号，调整后锁紧，避免运行中角度漂移

安装位置怎么选

不要只看仓顶哪个口方便装。

先确认进料口、出料口、仓壁、横梁、拉筋、扶梯的位置。雷达波束路径上不能有遮挡。

避开进料料流。

雷达不能正对下料口或落料轨迹，否则粉尘、料流和局部料峰会造成跳变。

仓壁距离要留够。

立式圆罐一般距仓壁 ≥200～300mm；散状固体料仓建议更远，部分工况要求 ≥1m，具体按仓径和厂家规范确认。

天线方向对准稳定料面或出料口。

液体工况通常要求天线垂直液面；固体料仓由于堆角存在，允许通过万向法兰微调，使波束垂直入射料面或指向锥底/出料口。

空仓时做虚假回波学习。

倾斜仓体更容易把仓壁、横梁、挂料层当成料面，空仓或低料位学习一次，能明显减少假回波。

容易踩的坑

天线垂直，但料面是斜的。 结果测到仓壁或料堆边缘，低料位失波。

倾斜角过大。 万向法兰可调，但通常应控制在厂家允许范围内，常见建议不超过 5°～10°，具体看型号。

负压密闭仓外置斜装。 斜装会让波束在仓壁间多次反射，回波更乱，这类仓体优先垂直顶装。

只换仪表不改安装点。 倾斜料仓的问题多半在安装路径上，不解决路径问题，算法也救不回来。

如果你把仓体是锥底/卧罐/整体倾斜、倾斜角度、仓高和直径、介质名称、粉尘情况、进料口和出料口位置、是否要测到锥底发我，我可以直接帮你判断该选 80GHz 透镜还是喇叭、要不要万向法兰，以及建议装在仓顶哪个位置、天线朝哪个方向。
