JFMCW-80A1C1A1A2A2智能雷达液位计粘稠介质测量应用要点

粘稠介质用雷达液位计，难点不是“测不到”，而是天线挂料、近端假峰、液面不平、伴热后电子仓过热。建议按选型 → 天线 → 安装 → 伴热吹扫 → 参数 → 维护闭环设计。

选型：优先非接触高频雷达

80GHz 非接触雷达：波束角窄、能量集中，能避开罐壁挂料和罐内构件干扰。

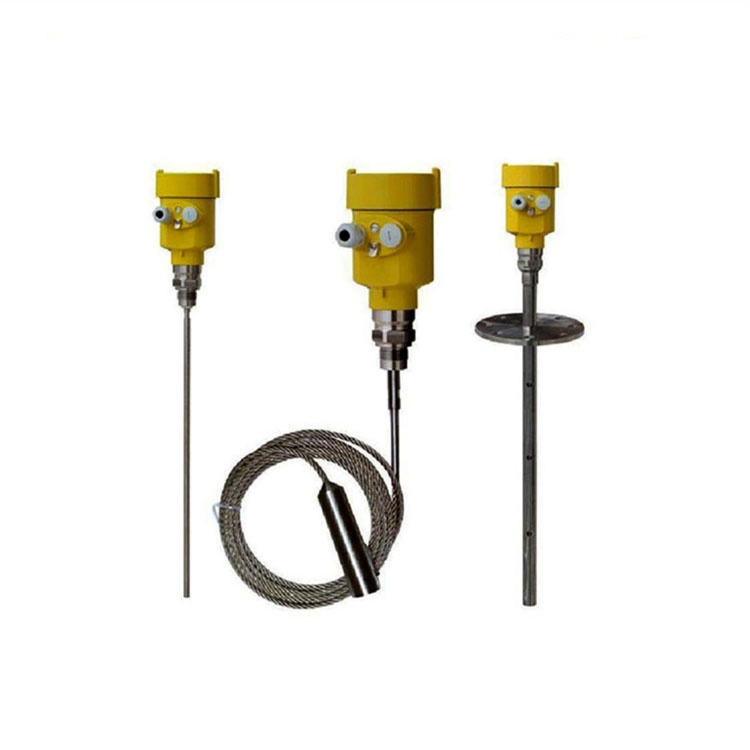

导波雷达要慎用：一般只适合粘度较低、不易严重粘附的介质；若粘度很高或易结晶、易结痂，导波杆/缆容易形成“桥接性挂料”，反而产生固定假液位。

泡沫重、蒸汽重时：不能只看频率，要结合天线形式、吹扫和回波曲线判断真实液面。

天线：防粘附比“信号强”更关键

优先选 PTFE/FEP 平面天线、棒式天线、水滴天线或带吹扫接口的天线。

普通喇叭天线在重粘附工况下，口沿容易积料，形成近端强干扰峰。

天线表面要光滑、无凹槽，避免介质滞留。

强腐蚀粘稠介质可选 PTFE 全包覆或镜面抛光 316L。

安装：避开挂料区和液面扰动区

天线垂直安装，偏差尽量 ≤3°。

远离进料口、喷淋口、搅拌涡流区和罐壁挂料集中区。

接管安装时，天线端面应伸出接管下沿，避免接管口形成强反射。

罐内若有加热盘管、梯子、支架，要在空罐或稳定工况下做虚假回波学习。

不建议在粘稠工况下加装导波管/稳流筒，否则管内更容易积料、结块。

伴热与吹扫：防止天线根部凝固

粘稠介质常需伴热保温，但电子仓温度不能超过允许值，通常需加装散热管或隔热层。

伴热保护法兰、接管和天线根部，防止介质在附近凝固结块。

易挂料工况可配置 氮气或干燥压缩空气吹扫，压力一般 0.1～0.3 MPa，在天线表面形成气幕。

吹扫气源要干燥、洁净，避免带入水分或油分。

参数设置：阻尼、阈值和盲区要配合工况

盲区/近场要覆盖接管口、天线根部和可能挂料区。

回波阈值适当提高，过滤泡沫、蒸汽和罐壁弱反射。

输出阻尼可适当加大，例如 5～20 s，平滑粘稠液面不平整带来的跳动。

介电常数按实际介质设置，成分变化明显时关注自适应或温度补偿功能。

虚假回波学习在空罐、低液位或稳定工况下完成，避免把真实液面掉。
