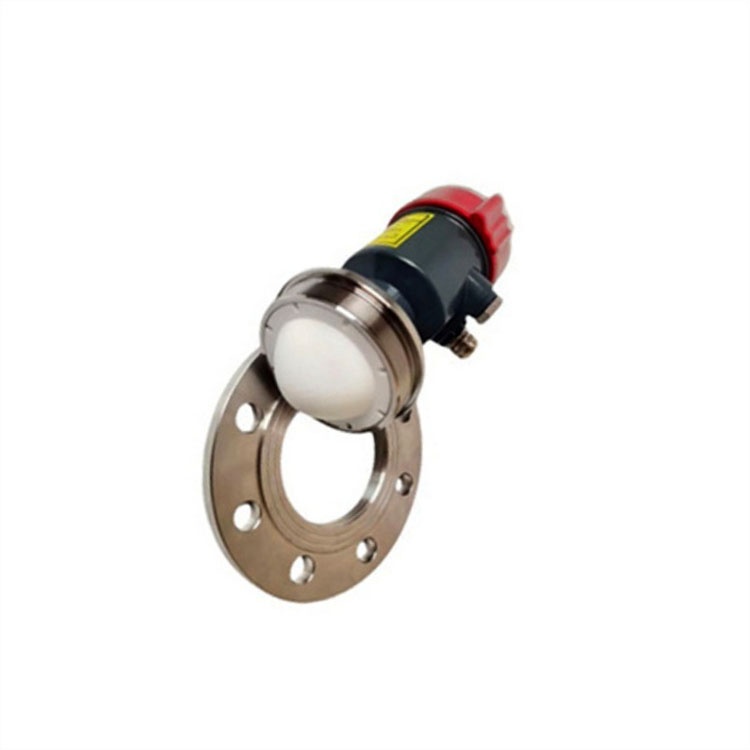

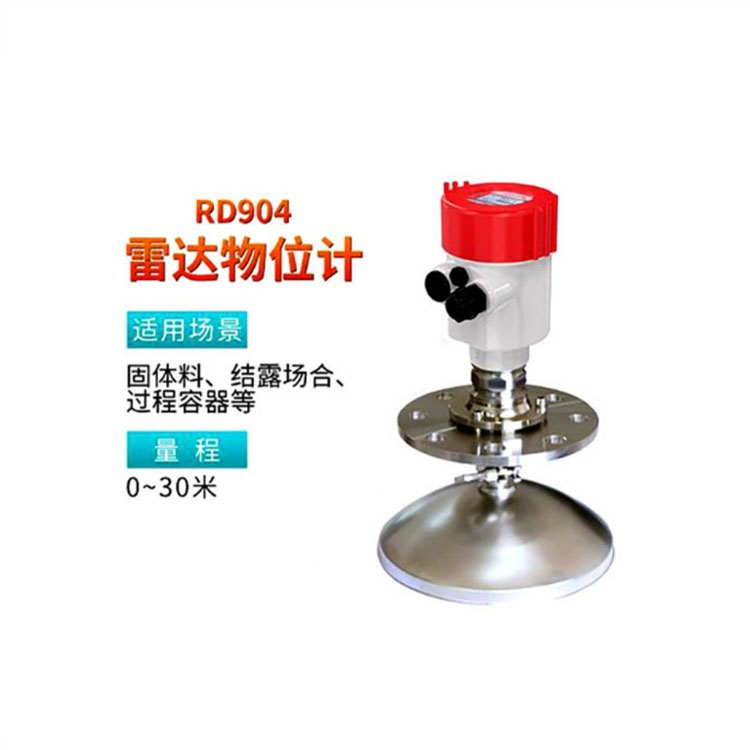

X706-512C-111/7CX-1100-A2X-20-1A0智能雷达液位计微波信号发射接收原理

智能雷达液位计的微波信号发射与接收，本质上是一套 “发射—传播—反射—接收—处理” 的闭环过程。它不是直接“看见液位”，而是通过微波在介质表面的反射回波，反推出天线到液面的距离，再换算成液位。

发射：高频微波发生器产生雷达波

变送器内部的高频振荡器或微波发生器产生微波信号，常见频率有 6GHz、26GHz、80GHz 等。

低频雷达：穿透能力较好，适合蒸汽、泡沫稍多的工况；

高频雷达：波束更窄、能量更集中，能更好避开搅拌桨、盘管、罐壁等干扰；

信号通过天线聚焦后，以接近光速向罐内传播。

天线通常也是收发共用的，发射结束后很快切换到接收状态。

传播：微波穿过气相空间到达介质表面

微波在罐内气相空间中传播，介质可以是空气、氮气、蒸汽等。

只要没有强吸收性物质，微波传播速度基本稳定，接近光速。

这也是雷达液位计比超声波更稳的原因之一：它不依赖声波在空气中的传播，所以受温度、压力、蒸汽、真空的影响更小。

反射：介质表面把部分微波能量反射回来

当微波遇到介电常数与空气不同的介质表面时，一部分能量会被反射回来。

介电常数越高，反射越强，例如水、酸碱溶液、盐溶液；

介电常数较低时，反射较弱，例如汽油、柴油、部分有机溶剂；

液面越平整，回波越集中；泡沫厚、料面倾斜或有粉尘时，回波会分散、衰减。

所以雷达液位计能测多少种液体，关键不是“名字”，而是介质表面能不能产生足够强的回波。

接收：同一天线捕捉微弱回波

反射回来的回波非常微弱，天线重新作为接收装置，把回波送到接收电路。

接收后通常会进行：

放大；

滤波；

去噪；

与发射信号对比；

提取有效回波峰。

罐内往往不止一个反射源，接管、焊缝、搅拌桨、盘管、进料管都会产生固定假峰，所以回波信号需要智能算法识别。

处理：把回波换算成距离和液位

不同雷达的处理方式略有差异：

类型 发射方式 如何得到距离

脉冲雷达 发射短促微波脉冲 测量发射与回波的时间差 Δt

FMCW雷达 发射频率线性变化的连续波 测量发射波与回波的频率差 Δf

导波雷达 微波沿导波杆/缆传播 同样基于时间差或反射位置

脉冲雷达常用公式是：

D = c × Δt / 2

其中 D 是天线到液面的距离，c 是光速，Δt 是往返时间差。
