揭秘线束气密性检测设备如何保障新能源汽车行驶安全

展开线束气密性检测设备如何保障新能源汽车行驶安全

线束是新能源汽车中传输电力和信号的神经网络，其连接着电池、电机、控制器等核心部件。一旦线束因进水或湿气导致绝缘性能下降，可能引发短路、信号干扰甚至功能失效。线束气密性检测设备的核心任务，就是通过模拟外部环境压力，验证线束接插件、密封圈及线缆外皮是否形成有效屏障。这类设备不依赖传统的水浸法，而是采用差压或流量检测原理，在封闭腔体内对线束施加固定气压，通过监测压力衰减速率或补偿气体流量来判断泄漏程度。

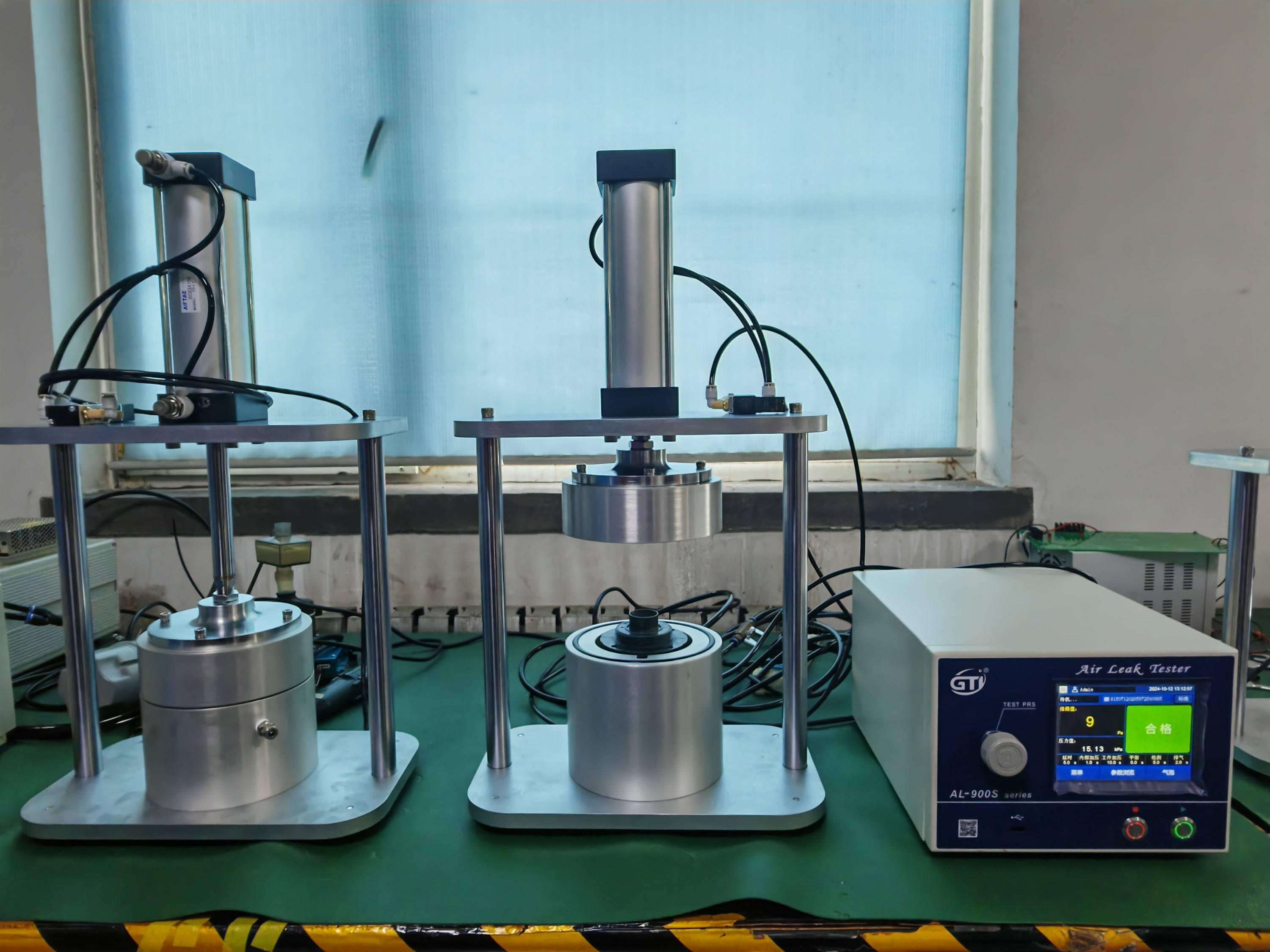

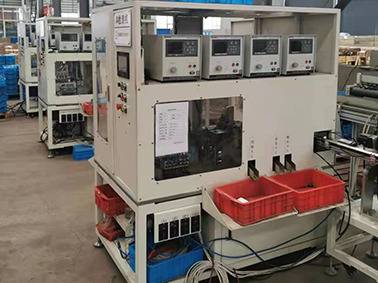

设备的结构设计决定了检测精度。检测单元通常由气源处理模块、压力传感器阵列、密封夹具和数据处理系统组成。气源处理模块负责将压缩空气过滤并稳定至0.2至0.8兆帕的测试压力，这一压力范围需要避开线束本身的设计耐压上限，避免物理损伤。压力传感器阵列的精度需达到0.1%满量程，能够捕捉每秒0.01千帕的压力变化。密封夹具则是实现气密隔离的关键，其内部采用定制化橡胶密封圈，与被测线束的接插件外形完全吻合，防止气体从夹具边缘逃逸。

检测流程包含多个参数设定环节。首先是建立基准腔，即用标准泄漏块或合格线束生成参考压力曲线。随后进入充气阶段，设备以恒定流量向线束内腔注入干燥空气，持续2至5秒直至压力平衡。稳定阶段持续3至10秒，目的是消除充气引起的温度波动和材料形变效应。最后是测试阶段，设备连续采集压力数据并计算平均泄漏率。对于新能源汽车高压线束，泄漏率阈值通常设定为每秒钟0.1至0.5毫升，这相当于在30秒内允许透过约一个针尖大小的孔洞。

设备如何识别泄漏类型也是技术关键。连续泄漏表现为压力线性下降，通常由密封圈破损或线缆外皮划伤导致；间歇泄漏则出现压力阶梯式下跌，可能源于接插件内部结构松动或密封面存在异物。现代检测设备内置了模式识别算法，能够通过分析压力衰减曲线的斜率变化，区分微小泄漏与温度漂移造成的虚假信号。例如，温度下降1摄氏度会导致密闭腔内压力降低约0.34%，若算法未做补偿，可能误判为泄漏。

不同线束部位对气密性要求存在差异。位于底盘下方的电机线束需要承受泥水溅射和高压水枪冲洗，其检测压力通常设为0.5兆帕以上；而座舱内的信号线束因接触液体概率较低，检测压力可降至0.2兆帕。设备需针对不同检测对象调整充气时间和压力梯度，避免因过压导致线束插针变形或密封圈专业压缩。部分高端设备还具备分段检测功能，可对同一线束的多个接插件依次加压，识别具体失效位置。

环境因素对检测结果的影响不可忽视。温度波动会使传感器零点漂移，湿度超过60%时空气中的水蒸气会在线束内壁凝结，影响泄漏判断。因此设备通常配备恒温腔体或温控算法，将测试环境温度控制在20±2摄氏度。线束在产线上经过装配后，其橡胶密封件可能存在应力松弛现象，设备需在检测前设置预压程序，对密封圈施加数次短时高压脉冲，使其达到稳定接触状态后再进行正式测量。

检测数据的追溯能力直接关系到整车安全。每根线束的检测结果需记录泄漏率、测试压力、环境温湿度及夹具编号等信息，并生成可读写的二维码或RFID标签。当车辆在售后阶段出现绝缘故障时，维修人员可调取历史数据，对比出厂检测值与当前测量值，判断故障是否由密封件老化引起，还是装配过程遗留缺陷。部分设备还支持与生产管理系统对接，自动统计不同批次线束的泄漏率分布，为供应商质量改进提供量化依据。

气密性检测设备的校准周期和方式决定了其长期可靠性。标准做法是使用经计量认证的标准泄漏块，每月进行一次比对测试。泄漏块内部设有精密微孔，可在特定压力下产生固定泄漏量，例如在0.3兆帕下产生0.2毫升每分钟的泄漏。若设备检测值与标准值偏差超过5%，需立即调整传感器零点和增益参数。部分设备还内置了自检程序，每天开机时自动检查气路密封性和传感器响应速度，确保检测结果始终处于可接受区间。
