FPRD80-50智能雷达物位计罐体有内件怎么选型？

罐内有内件时，雷达选型的关键不是“能不能装”，而是雷达波束会不会扫到搅拌器、盘管、挡板、支架、梯子、浮顶、导流板等金属构件。只要波束范围内有金属件，就会产生强虚假回波；液位下降后这些构件暴露，更容易把液位“锁死”在假回波上。

优先选哪种雷达

罐内情况 方案 选型要点

搅拌器、盘管、挡板、支架较多 80GHz 高频非接触雷达 波束角通常 ≤3°～5°，更容易避开内件

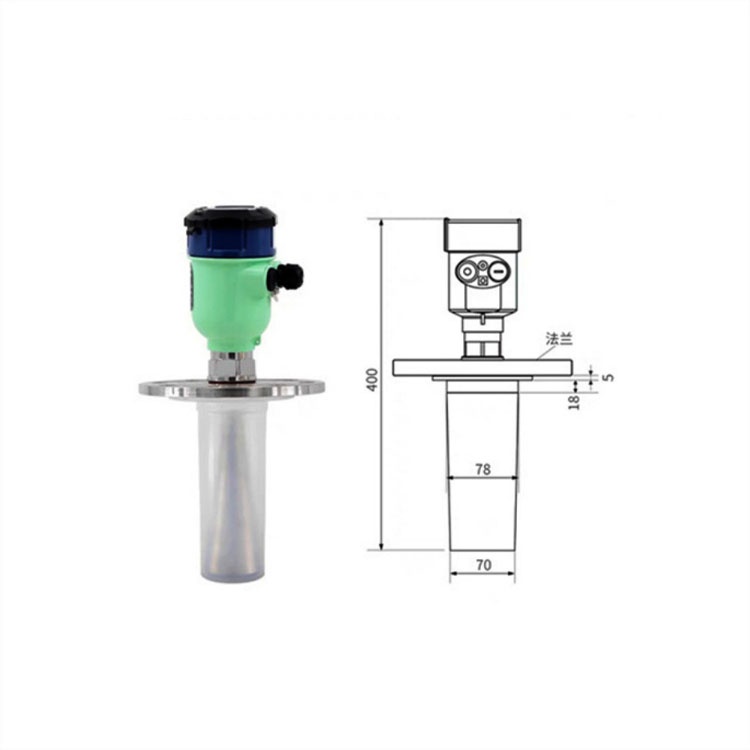

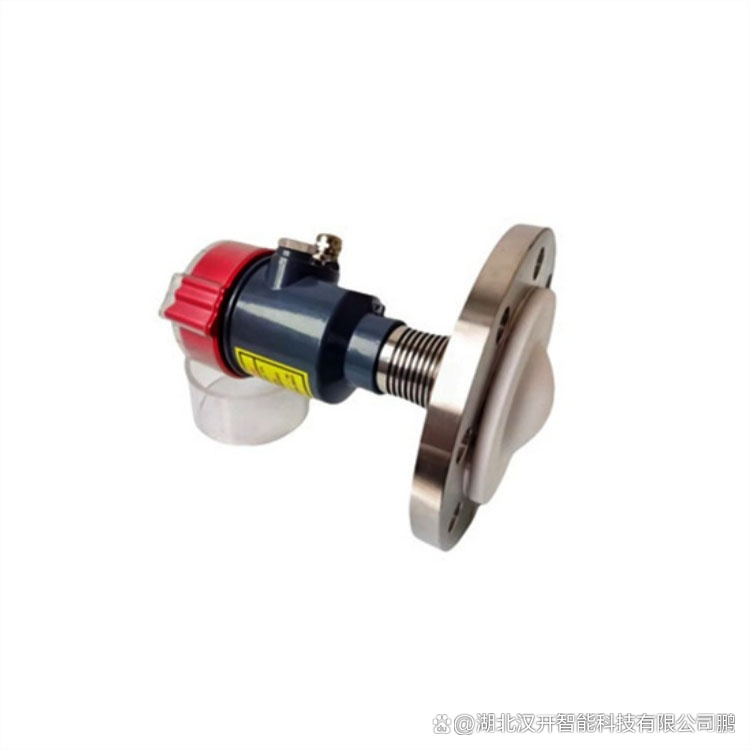

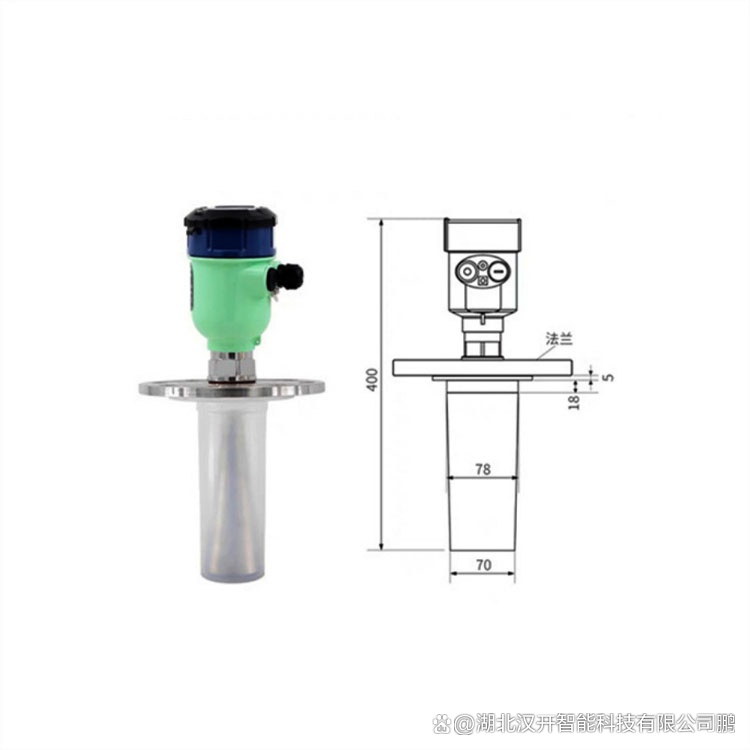

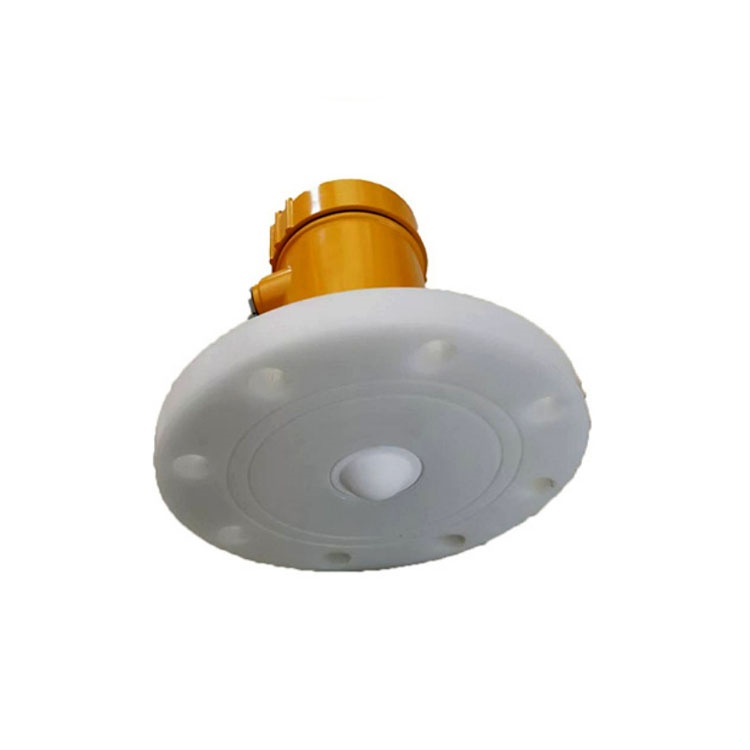

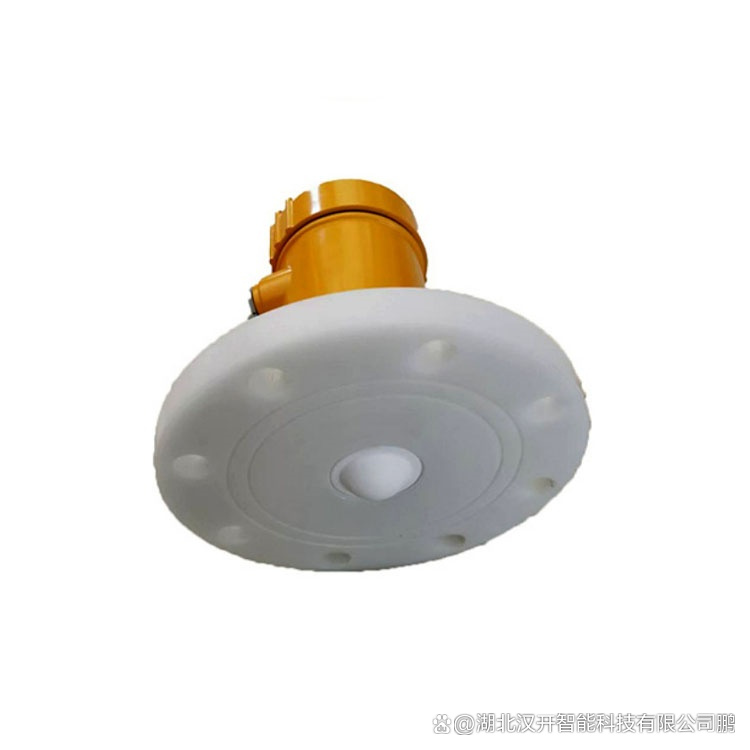

小口径罐、接管小、内件密集 80GHz 透镜天线，或 120GHz 雷达 透镜天线可齐平安装，波束更窄

搅拌剧烈、液面波动大、低介电 导波雷达，但避开搅拌区 不宜正对搅拌桨；高粘、易挂料、含颗粒时慎用

内件实在躲不开、安装位受限 旁通管/导波管 + 非接触雷达 把测量区域与罐内干扰隔离

大量程、空旷但罐壁焊缝多 80GHz 喇叭/透镜天线 抛物面天线增益高，但体积大、易积垢，内件复杂时不一定合适

安装位置比仪表型号更关键

避开搅拌器：安装点应远离搅拌轴和桨叶，水平距离至少 ≥1.5 倍搅拌桨直径，波束范围内不能扫到桨叶。

避开进料口和液流：雷达波束不能和料流相交，否则飞溅、泡沫、粉尘都会造成假回波。

避开罐壁和固定构件：一般距罐壁 ≥200～300mm，大罐建议 ≥500mm，或按罐径 1/6 选取。

天线垂直度要严：液体测量通常要求垂直偏差 ≤1°～3°，偏角过大会让波束打到罐壁或内件。

短管尽量短：天线端面应伸出短管 10mm 以上，避免缩在管内形成多次反射。

拱顶罐不要装在正：拱顶、液面、罐壁之间容易产生多重反射，建议偏心安装。

调试时要把“假回波”处理掉

空罐或稳定液位下做虚假回波学习，把搅拌器、盘管、支架、焊缝等固定回波记录下来。

搅拌工况要在搅拌运行状态下再学习一次，否则静止时学不到桨叶旋转产生的动态干扰。

液位下降后复核：确认搅拌器、盘管暴露时不会重新成为主回波。

观察回波曲线：真实液位回波应稳定、强度合理；若主回波随搅拌转速跳变，多半扫到了内件。

几个容易翻车的地方

导波雷达不是的：搅拌剧烈、线缆/杆体易被打弯、介质高粘或含颗粒时，导波雷达反而风险更大。

只靠虚假回波不够：如果安装位置正对搅拌器或盘管，算法能改善，但不能保证长期可靠。

透镜天线虽好，也要防挂料：强腐蚀、易结晶、易粘附介质，仍需选 PTFE/PFA 透镜并考虑吹扫。

抛物面天线不适合所有内件罐：它体积大、表面积大，易结垢；内件复杂且空间受限时，优先窄波束透镜或 80/120GHz 高频雷达。
