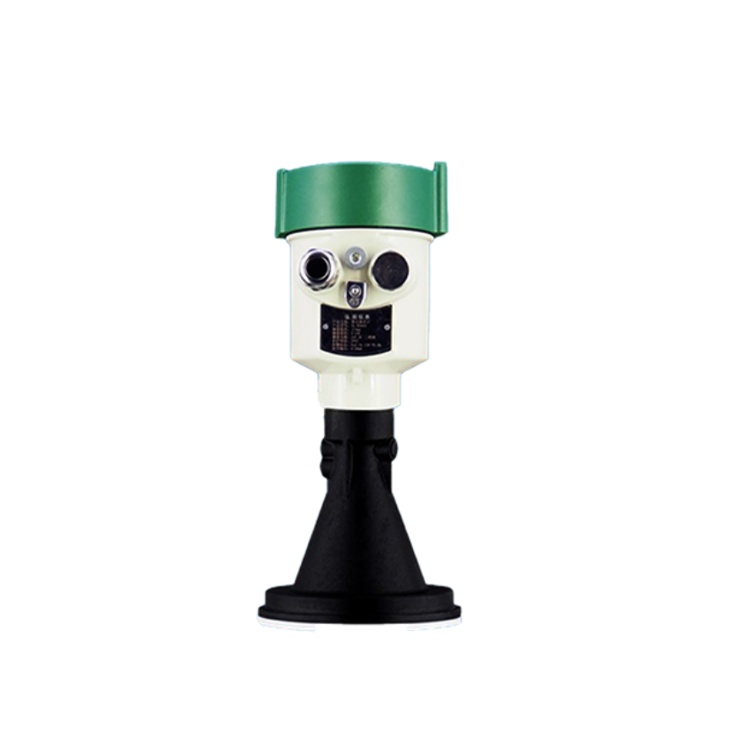

MRL-VM10-1BDM-BT20智能雷达液位计低频雷达适用工况原理

低频雷达液位计通常指 6GHz 左右 的雷达物位仪表，部分厂家也会把 26GHz 归入“中低频”范畴。它的适用工况主要不是由“频率低”单独决定，而是由 波长长、波束角宽、穿透力强、对挂料和泡沫相对不敏感 这些特性决定。

工作原理

低频雷达同样基于微波反射测距，常用 ToF 时间飞行法 或 FMCW 调频连续波。

天线向介质表面发射微波，微波遇到介电常数突变的液面或料面后反射回来，仪表通过发射与回波之间的时间差或频率差计算距离：

D = c × Δt / 2

L = E − D

其中 D 为天线到介质表面的距离，E 为空罐距离，L 为液位。

低频雷达的波长更长，能量在传播过程中对厚泡沫、蒸汽、冷凝、粉尘和轻微挂料的衰减相对更小，因此在一些“脏、潮、挂、泡”的工况下更容易保留有效回波。

典型适用工况

工况 为什么低频雷达更合适 注意事项

厚泡沫、蒸汽大 长波长对泡沫、蒸汽、水雾衰减较小 泡沫厚时仍可能衰减，需看回波曲线

污水池、沉淀池 液面波动大，低频对波动、飞溅容忍度较好 精度要求高时需配合阻尼和滤波

高粘度、易挂料液体 对天线轻微挂料、冷凝相对不敏感 挂料严重仍需清洁或加吹扫

大口径储罐、料仓 波束角宽，覆盖范围大，适合大空间 小罐或内件多时容易照到罐壁产生假峰

粉料、颗粒料仓 能穿透一定浓度粉尘，回波相对稳定 低介电粉料回波弱，需关注信号强度

常压/微压罐 结构简单，维护量低 高压、高温工况需选对应压力/温度等级

不太适合的场景

小口径罐、狭窄接管：低频雷达波束角通常在 30°～40° 左右，容易照到罐壁、接管、内件，产生虚假回波。

罐内构件多：如搅拌桨、盘管、梯子、支架密集时，低频雷达更容易被干扰。

高精度计量：低频雷达精度通常在毫米到厘米级，不如 80GHz 高频雷达。

低介电常数液体：如部分轻烃、溶剂，回波较弱，低频雷达不一定优于高频雷达或导波雷达。

强搅拌、液面剧烈波动：虽然低频雷达能抗一定波动，但若需要稳定跟踪液面，仍需配合虚假回波学习、阻尼设置，必要时改用导波雷达。
