新换的控制器装上就抖，不走车？线束针脚八成接错了，电车维修师傅教你对线避坑

电动车维修店的水泥地上，一辆黑色电摩支着大撑，后轮悬空转得呜呜响。旁边蹲着个人，手里攥着把螺丝刀，眼睛盯着控制器那一堆插头，半天没敢下手。

刚换上去的控制器，通电一拧转把，电机咔哒咔哒抖，轮子一梗一梗的，像噎住了。仪表盘上速度数字死活不蹦。这场景我见过太多次了。

那台车最后怎么弄好的？没人提了。倒是角落里一个老师傅，叼着烟，眯着眼看了一会儿，闷声说了句：“原车线束颜色要是乱，这活儿比配钥匙还费眼。”烟灰落在他黑胶鞋上，他也没掸。

街上跑的电瓶车，十辆里得有七八辆是这种新款无线识别模块控制器。和以前那种老式的不一样——老款换个控制器，要人工调电机相位，拿万用表对着相线一根一根试。新款省事儿了，电机相位自己认，插头一怼就完事。省事是省事了，麻烦换了个地方。针脚多，线细，长得全一个样，插错一根，故障比老款还难查。

有些车主嫌修车店贵，自己买控制器回来换。装上车，一拧，不走。第二反应是控制器质量不行，找卖家理论。可售后数据摆在那儿：十次这种故障，有四次多根本不是控制器坏了，是线头接错了。

就像你钥匙插错了锁眼，你说锁是坏的？

那个28%的数字听起来玄乎。工信部那边近期的维修统计，电动车维修故障里，控制器更换和维修能占到将近三成。这三成里边，又有四成多是插头的事，不是东西本身的事。修车的老手都懂，越简单的毛病越坑人。

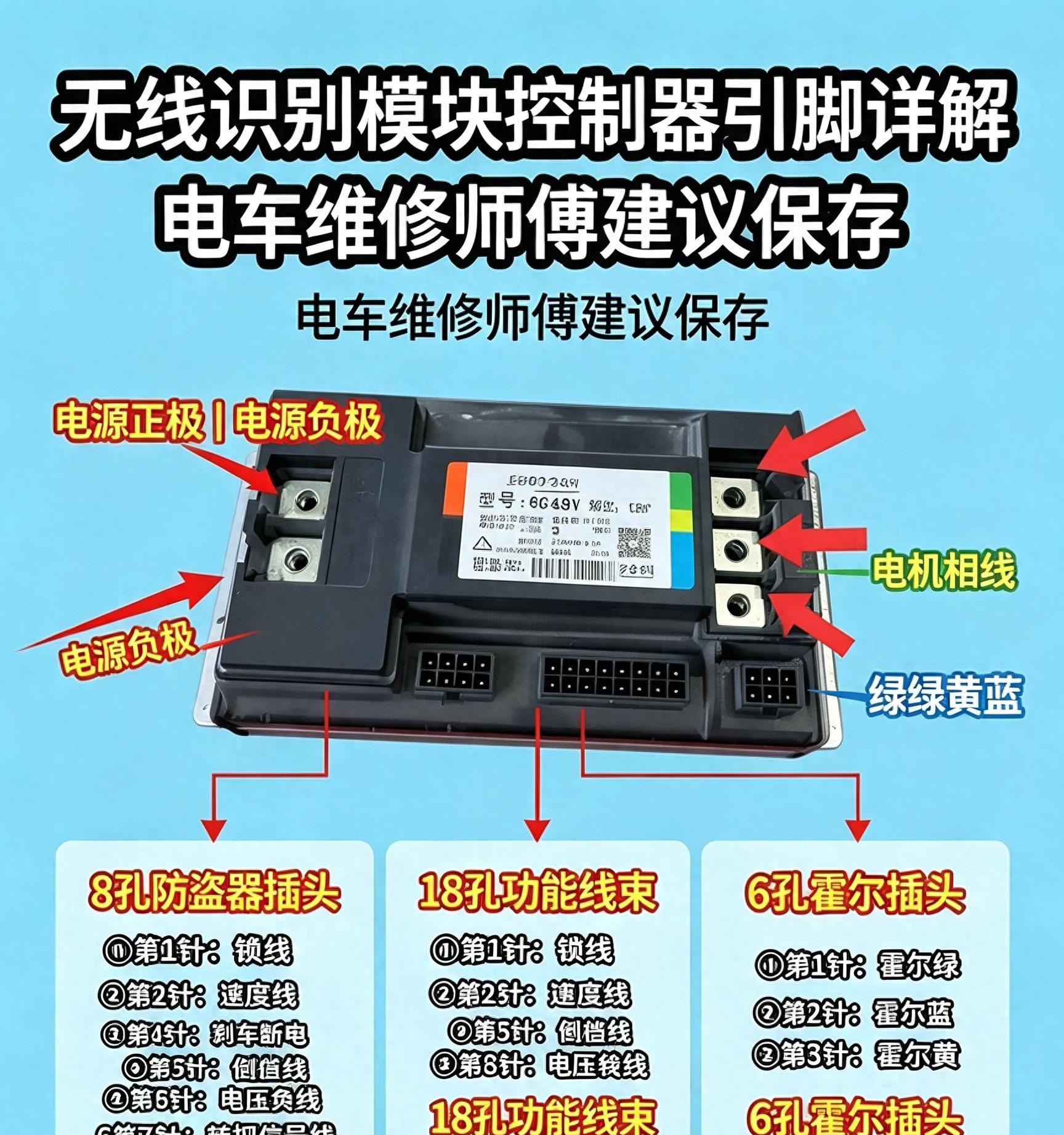

控制器上最粗的那几个端子，带大螺丝的，是整车大电流走的通道。两个最大的，正极负极，接蓄电池总电源。这儿千万不能接反。接反的一瞬间，控制器内部那几颗功率管直接击穿，玩意儿当场报废，连抢救的机会都没有。拧螺丝之前，手背蹭一下电池出线处的胶皮，确认正负极。这是顺手的事儿。端子接触面要是脏了，拿砂纸蹭两下，擦干净再拧紧。

剩下的三根粗线，绿、黄、蓝，电机三相相线。这仨顺序错了，电机会反转，起步抖动，车子没劲。新款控制器那个无线相位识别，也不是万能的，相线接错它照样抓瞎。优先按原车颜色对，要是原车线束被人改过颜色，那就只能少量调换，一根一根试。

真正让人头大的是那几排细针脚。八孔防盗器的插头，不装防盗器可以空着，不影响骑。那只多针的功能线束插头——排针密密麻麻，像蜈蚣腿——才是核心。

上排第一针，锁线，电门锁信号就靠它。钥匙拧开，控制器才上电，整车才通电。第二针速度线，不给仪表传输信号，你油门拧到底，速度表还是零。再往后，刹车断电在第4针，捏刹车切断电机动力，这针不接，刹车就没法断电。倒档线在第5针，没接它就不倒车。第6针电压转换，识别电池电压。第7针，转把信号线，油门加速信号走它这儿。

下排第4针，低档，第5针，高档，第7针，档位负线。第8针，转把负极，旁边紧挨着的那针，转把5V供电。

这儿就得打起十二分精神了。转把内部那点元器件，耐压低得可怜，几伏电压就能崩。5V供电针脚要是错插到别的信号线上，转把当场烧穿，运气差点，控制器信号端口跟着一块儿带走。维修数据说，超过一半的转把烧毁，都是换控制器时这根针接错的。

六孔霍尔插头，连接电机内部的霍尔传感器。控制器靠它传来的信号判断电机转子在哪，才输出电流驱动电机。上排霍尔绿、蓝、黄，下排负线正线，正极输出5V给霍尔元件供电。霍尔线断了、针脚反了，最直观的表现就是电机起步抖，车子没劲，感觉像是没睡醒的腿在蹬车。控制器支持无霍尔应急行驶，但那个模式动力差，耗电还高，不能长期用。

针脚松动氧化，是车子用久了起步卡顿的一个冷门原因。插头里那根细针，十年八年不进灰尘，露在外面锈了，接触不良，故障一来，断断续续。

有个事挺有意思的部分。刹车断电这东西，还分高电平和低电平，不同品牌车型逻辑不一样。要是接完线捏刹车不断电，别反复通电试，那玩意儿试多了容易给控制器憋出内伤。得先对照车型匹配接线方式。

倒档和高低档，属于附加功能。原车没有倒车，没有多档位，对应针脚空着就行，不影响正常往前骑。不用非得给它找根线接上。信号线插头都插好之后，逐一检查针脚有没有退针、松动的。虚接的故障跳来跳去，排查起来真要命。

接完了先别急着装车壳，空载通电，试各项功能正常了，再固定线束，把防水包裹做好。雨水渗进插头，针脚氧化短路，控制器寿命大打折扣。

摆弄这些线的时候，旁边放着一摞旧控制器，各种牌子，全是拆下来的“问题件”。有一个，外壳烧了个小洞，里面的功率管炸了，黑糊糊一片，看着瘆人。还有一台，接线端子那儿，螺丝孔附近磨得发亮，线皮裂开一道口子，铜丝露出来。

后来我试了一回，按引脚定义，仔仔细细地对完，通上电，速度表数字很顺滑地往上涨，后轮转得稳稳的。至于那台车后来有没有骑着回家，不知道。据维修行业统计，规范按引脚定义接线，能把控制器更换后的返修率拉低不少。
